27
Временя внутрен-
него отклонения
–
это время распро-
странения возбуж-
дения от эндокарда
к эпикарду стенки
желудочка, нахо-
дящегося под элек-
тродом.
Время
внутреннего откло-
нения определяется
для каждого желу-
дочка отдельно.
V1>0,03 мм
V5>0,05 мм
Рис. 16.
Определение времени внутреннего отклонения в правых и левых
грудных отведениях.
В зависимости от характера проведения импульса по системе
Гиса-Пуркинье внутрижелудочковые блокады делят на
полные
и
неполные
. При неполной блокаде (проведение импульса замедлен-
но) комплекс QRS не уширен, при полной (проведение импульса в
данном направлении не возможно) – уширен > 0,11 сек (рис. 17).

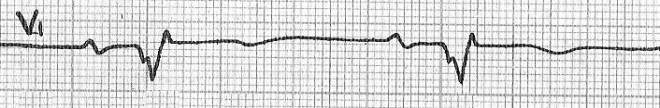

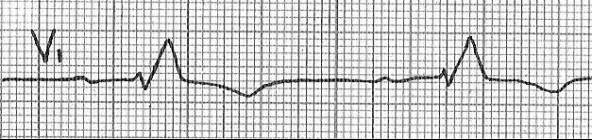

Рис. 17.
Блокада правой ножки пучка Гиса: 1 - неполная, 2 - полная.
Сравните форму комплексов QRS на ЭКГ вашего пациента с
данными из табл. 7 и рис. 17.
Левая ножка пучка Гиса представлена двумя ветвями – пе-
редней и задней. Под неполной блокадой левой ножки пучка Ги-
са понимают блокаду одной из этих ветвей. Выявляются эти бло-
2
0,12
сек
0,10
сек
1
