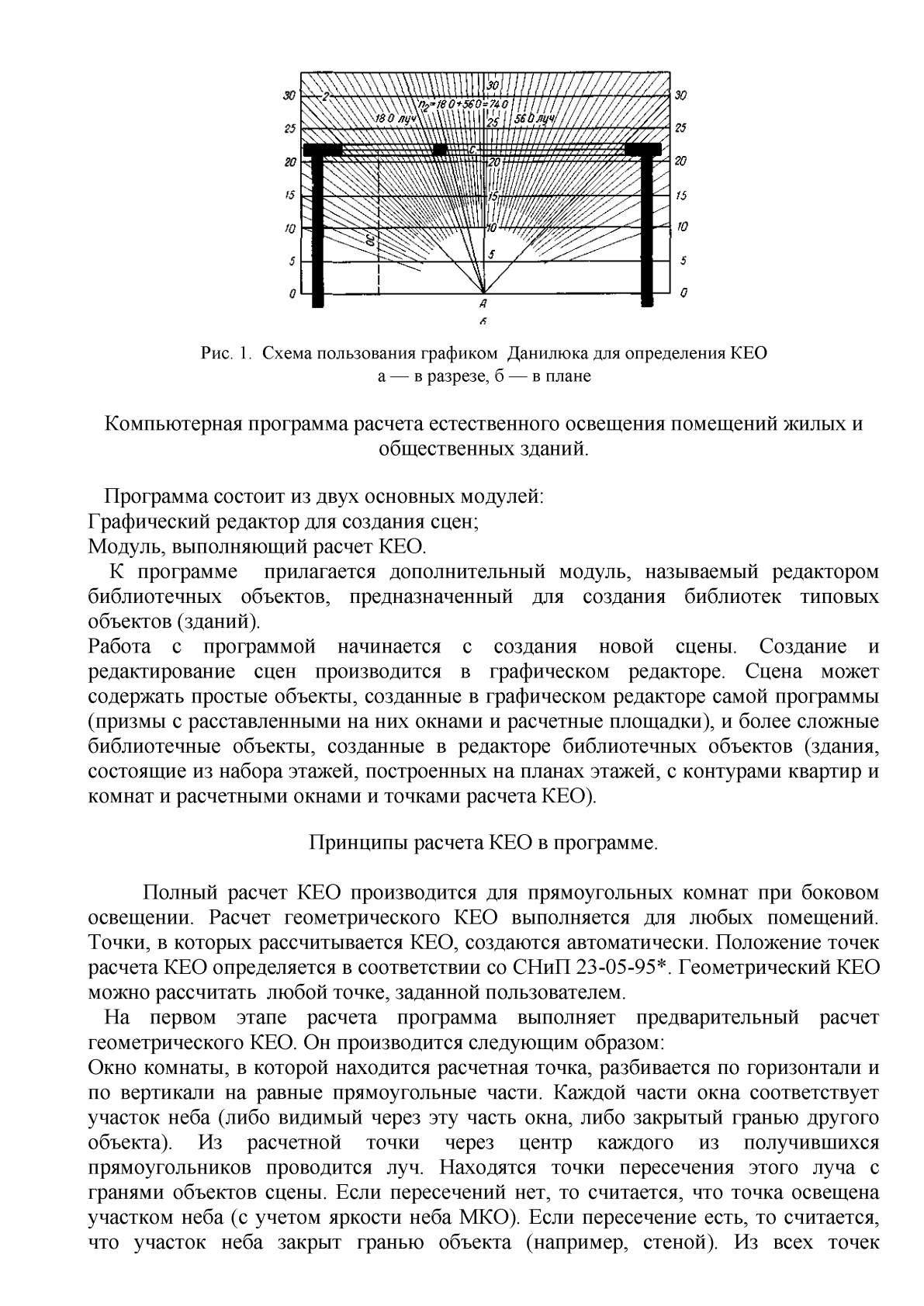

Рис. 1. Схема пользования графиком Данилюка для определения КЕО
а — в разрезе, б — в плане
Компьютерная программа расчета естественного освещения помещений жилых и
общественных зданий.
Программа состоит из двух основных модулей:
Графический редактор для создания сцен;
Модуль, выполняющий расчет КЕО.
К программе прилагается дополнительный модуль, называемый редактором
библиотечных объектов, предназначенный для создания библиотек типовых
объектов (зданий).
Работа с программой начинается с создания новой сцены. Создание и
редактирование сцен производится в графическом редакторе. Сцена может
содержать простые объекты, созданные в графическом редакторе самой программы
(призмы с расставленными на них окнами и расчетные площадки), и более сложные
библиотечные объекты, созданные в редакторе библиотечных объектов (здания,
состоящие из набора этажей, построенных на планах этажей, с контурами квартир и
комнат и расчетными окнами и точками расчета КЕО).
Принципы расчета КЕО в программе.
Полный расчет КЕО производится для прямоугольных комнат при боковом
освещении. Расчет геометрического КЕО выполняется для любых помещений.
Точки, в которых рассчитывается КЕО, создаются автоматически. Положение точек
расчета КЕО определяется в соответствии со СНиП 23-05-95*. Геометрический КЕО
можно рассчитать любой точке, заданной пользователем.
На первом этапе расчета программа выполняет предварительный расчет
геометрического КЕО. Он производится следующим образом:
Окно комнаты, в которой находится расчетная точка, разбивается по горизонтали и
по вертикали на равные прямоугольные части. Каждой части окна соответствует
участок неба (либо видимый через эту часть окна, либо закрытый гранью другого
объекта). Из расчетной точки через центр каждого из получившихся
прямоугольников проводится луч. Находятся точки пересечения этого луча с
гранями объектов сцены. Если пересечений нет, то считается, что точка освещена
участком неба (с учетом яркости неба МКО). Если пересечение есть, то считается,
что участок неба закрыт гранью объекта (например, стеной). Из всех точек
