г - коэффициент, учитывающий внутренний отраженный свет от
подстилающего слоя, стен и т. д. получают из табл. 8.
Для подсчета «лучей» используется метод А.М. Данилюка. По условиям метода
небосвод принимают за полусферу и условно разбивают на 10000 равных участков.
Полагают, что из каждого участка исходит по одному лучу равной световой
активности. Если бы внутрь помещения попали все 10000 лучей, то КЕО внутри
здания равнялось бы 100%. При попадании одного луча КЕО составляет 0,01%.
Исходя из этих предпосылок, определение геометрического КЕО сводится к
подсчету числа лучей или участков небосвода, видимых через проектируемый
световой проем. Для этого используют специальные графики Данилюка № 1 и № 2,
планы и разрезы помещений.

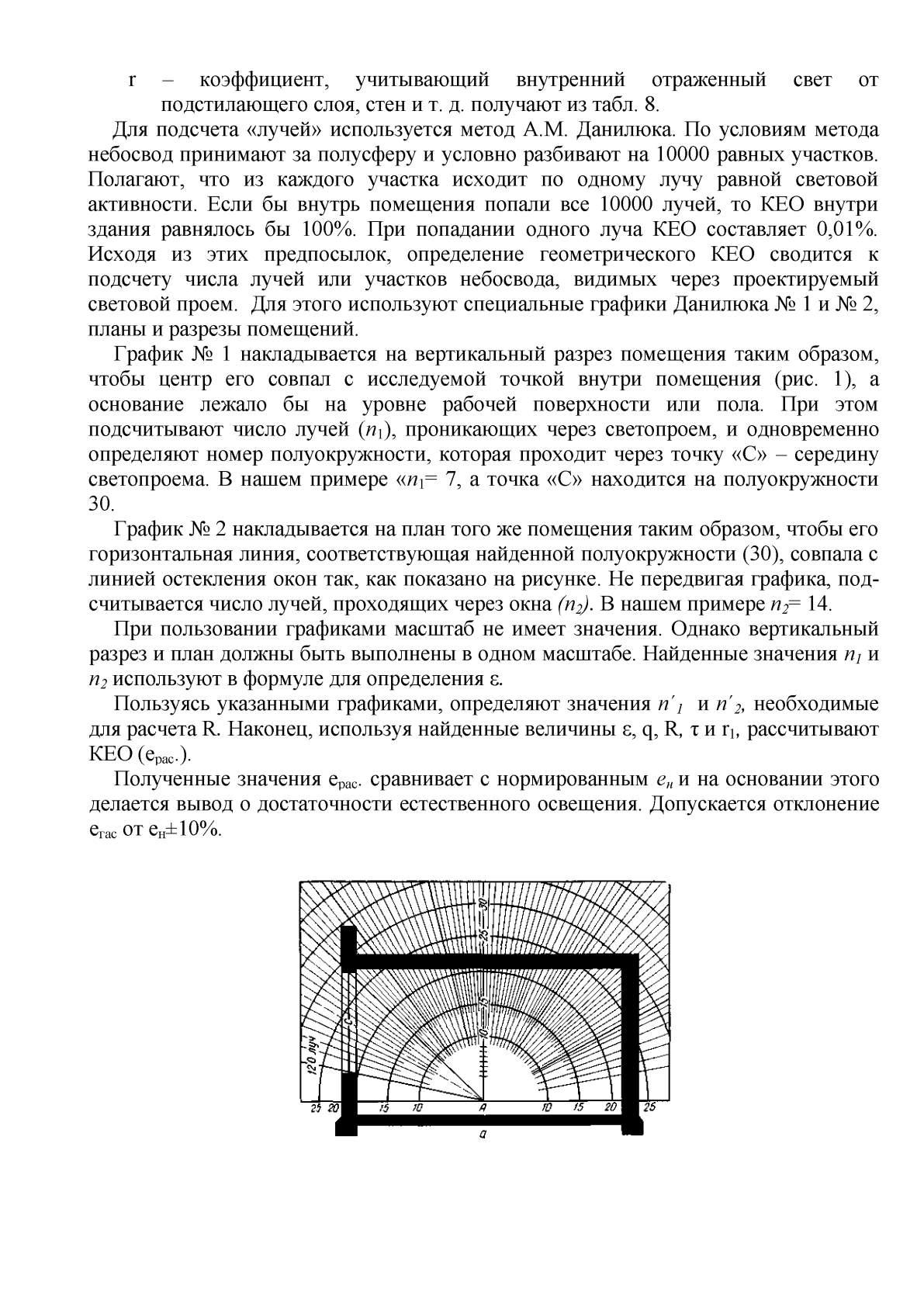

График № 1 накладывается на вертикальный разрез помещения таким образом,
чтобы центр его совпал с исследуемой точкой внутри помещения (рис. 1), а
основание лежало бы на уровне рабочей поверхности или пола. При этом
подсчитывают число лучей (и1), проникающих через светопроем, и одновременно
определяют номер полуокружности, которая проходит через точку «С» - середину
светопроема. В нашем примере «п1= 7, а точка «С» находится на полуокружности
30.
График № 2 накладывается на план того же помещения таким образом, чтобы его
горизонтальная линия, соответствующая найденной полуокружности (30), совпала с
линией остекления окон так, как показано на рисунке. Не передвигая графика, под
считывается число лучей, проходящих через окна
(п2) .
В нашем примере
п 2=
14.
При пользовании графиками масштаб не имеет значения. Однако вертикальный
разрез и план должны быть выполнены в одном масштабе. Найденные значения
n j
и
п 2
используют в формуле для определения s.
Пользуясь указанными графиками, определяют значения
n ' j
и
п ' 2,
необходимые
для расчета R. Наконец, используя найденные величины s, q, R, т и гь рассчитывают
КЕО (ерас.).
Полученные значения ерас. сравнивает с нормированным
ен
и на основании этого
делается вывод о достаточности естественного освещения. Допускается отклонение
егас от ен±10%.
