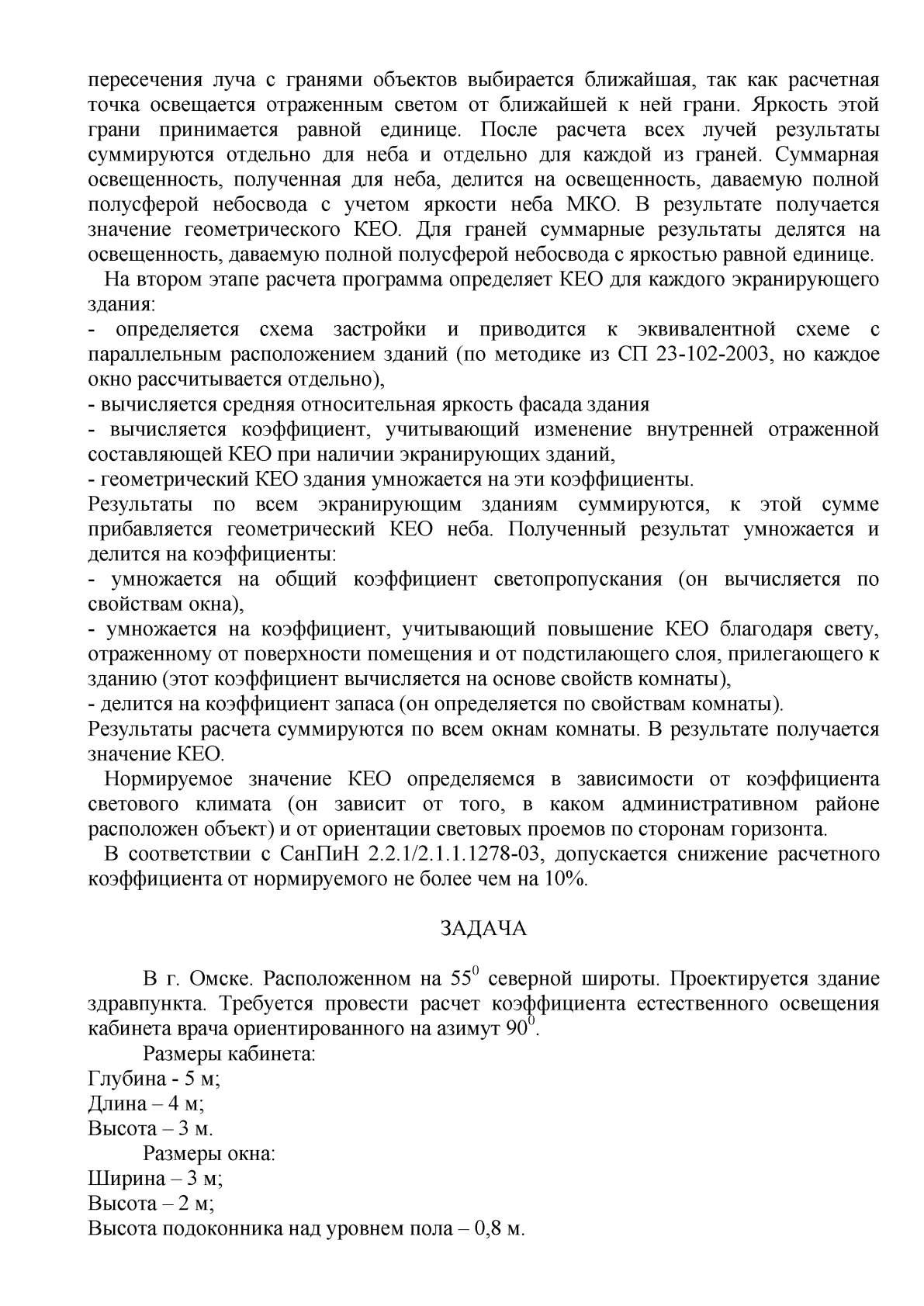

пересечения луча с гранями объектов выбирается ближайшая, так как расчетная
точка освещается отраженным светом от ближайшей к ней грани. Яркость этой
грани принимается равной единице. После расчета всех лучей результаты
суммируются отдельно для неба и отдельно для каждой из граней. Суммарная
освещенность, полученная для неба, делится на освещенность, даваемую полной
полусферой небосвода с учетом яркости неба МКО. В результате получается
значение геометрического КЕО. Для граней суммарные результаты делятся на
освещенность, даваемую полной полусферой небосвода с яркостью равной единице.
На втором этапе расчета программа определяет КЕО для каждого экранирующего
здания:
- определяется схема застройки и приводится к эквивалентной схеме с
параллельным расположением зданий (по методике из СП 23-102-2003, но каждое
окно рассчитывается отдельно),
- вычисляется средняя относительная яркость фасада здания
- вычисляется коэффициент, учитывающий изменение внутренней отраженной
составляющей КЕО при наличии экранирующих зданий,
- геометрический КЕО здания умножается на эти коэффициенты.
Результаты по всем экранирующим зданиям суммируются, к этой сумме
прибавляется геометрический КЕО неба. Полученный результат умножается и
делится на коэффициенты:
- умножается на общий коэффициент светопропускания (он вычисляется по
свойствам окна),
- умножается на коэффициент, учитывающий повышение КЕО благодаря свету,
отраженному от поверхности помещения и от подстилающего слоя, прилегающего к
зданию (этот коэффициент вычисляется на основе свойств комнаты),
- делится на коэффициент запаса (он определяется по свойствам комнаты).
Результаты расчета суммируются по всем окнам комнаты. В результате получается
значение КЕО.
Нормируемое значение КЕО определяемся в зависимости от коэффициента
светового климата (он зависит от того, в каком административном районе
расположен объект) и от ориентации световых проемов по сторонам горизонта.
В соответствии с СанПиН 2.2.1/2.1.1.1278-03, допускается снижение расчетного
коэффициента от нормируемого не более чем на 10%.
ЗАДАЧА
В г. Омске. Расположенном на 550 северной широты. Проектируется здание
здравпункта. Требуется провести расчет коэффициента естественного освещения
кабинета врача ориентированного на азимут 900.
Размеры кабинета:
Глубина - 5 м;
Длина - 4 м;
Высота - 3 м.
Размеры окна:
Ширина - 3 м;
Высота - 2 м;
Высота подоконника над уровнем пола - 0,8 м.
