Пример: Суммарная площадь, занятая четырьмя жилыми зданиями, равняется
2000+1800+2200+2000=8000 м2, а площадь всего земельного участка - 40 000 м2;
следовательно, процент застройки равен 800 100:40000=20%. Аналогично
рассчитывают суммарную площадь озеленения. Характеризуют также виды зеленых
насаждений и их размещение на территории.
Чтение чертежей отдельных зданий. Большей частью санитарному врачу
приходится рассматривать фасады, планы и разрезы отдельных зданий.
Фасад характеризует общий архитектурный облик здания, его этажность,
наличие, количество и взаимное расположение дверей, окон, лоджий, веранд,
балконов, их вид и форму, предполагаемую наружную отделку здания. Различают
главный (со стороны улицы или главного входа), задний и боковые фасады. Размеры
на чертежах фасадов обычно не указывают, но иногда сбоку от чертежа выносят
отметки высоты основных элементов фасада - обреза цоколя, карнизов, балконов,
конька крыши и т. п.
Разрез f f

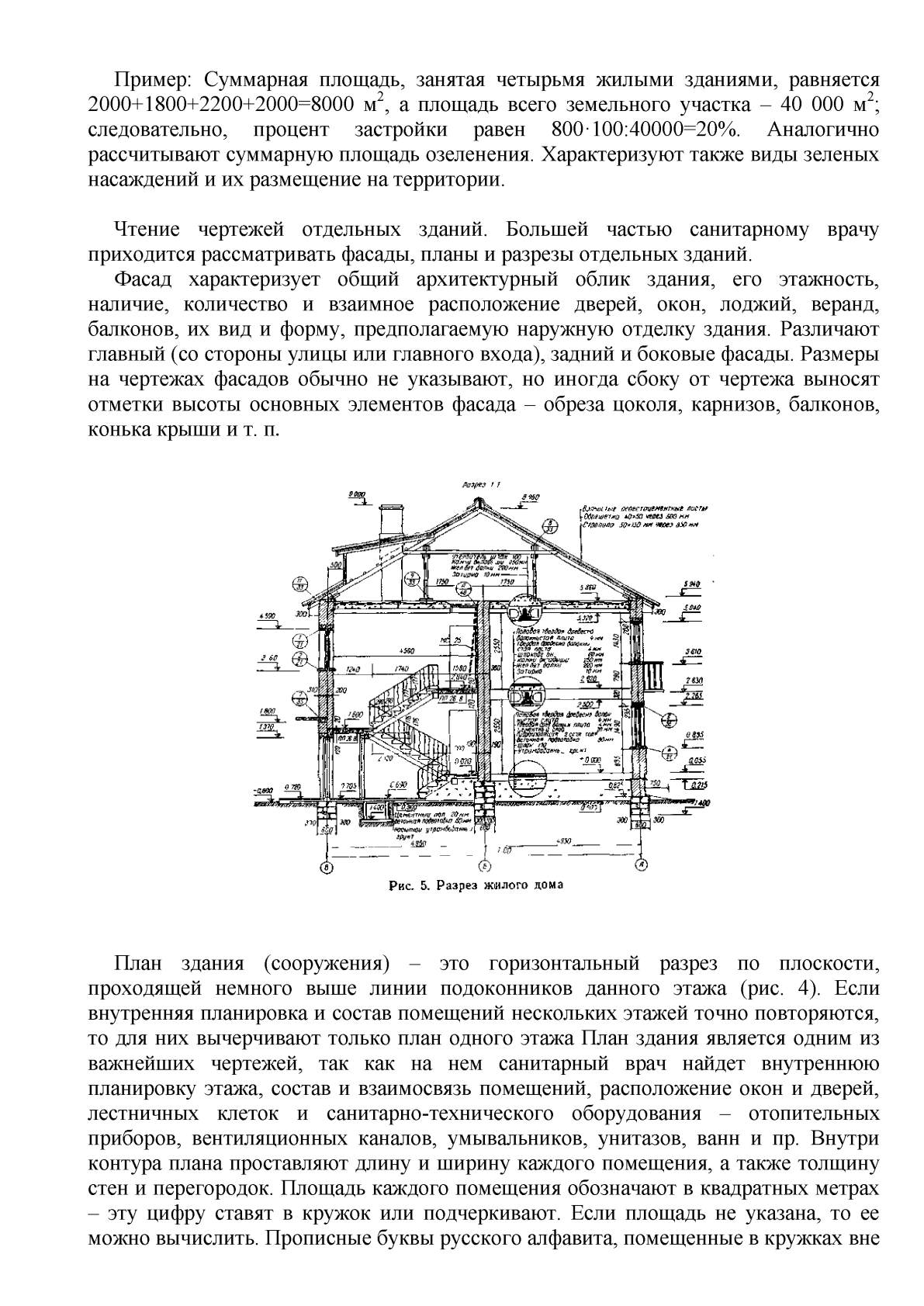

Рис. 5, Разрез жилого дома
План здания (сооружения) - это горизонтальный разрез по плоскости,
проходящей немного выше линии подоконников данного этажа (рис. 4). Если
внутренняя планировка и состав помещений нескольких этажей точно повторяются,
то для них вычерчивают только план одного этажа План здания является одним из
важнейших чертежей, так как на нем санитарный врач найдет внутреннюю
планировку этажа, состав и взаимосвязь помещений, расположение окон и дверей,
лестничных клеток и санитарно-технического оборудования - отопительных
приборов, вентиляционных каналов, умывальников, унитазов, ванн и пр. Внутри
контура плана проставляют длину и ширину каждого помещения, а также толщину
стен и перегородок. Площадь каждого помещения обозначают в квадратных метрах
- эту цифру ставят в кружок или подчеркивают. Если площадь не указана, то ее
можно вычислить. Прописные буквы русского алфавита, помещенные в кружках вне
