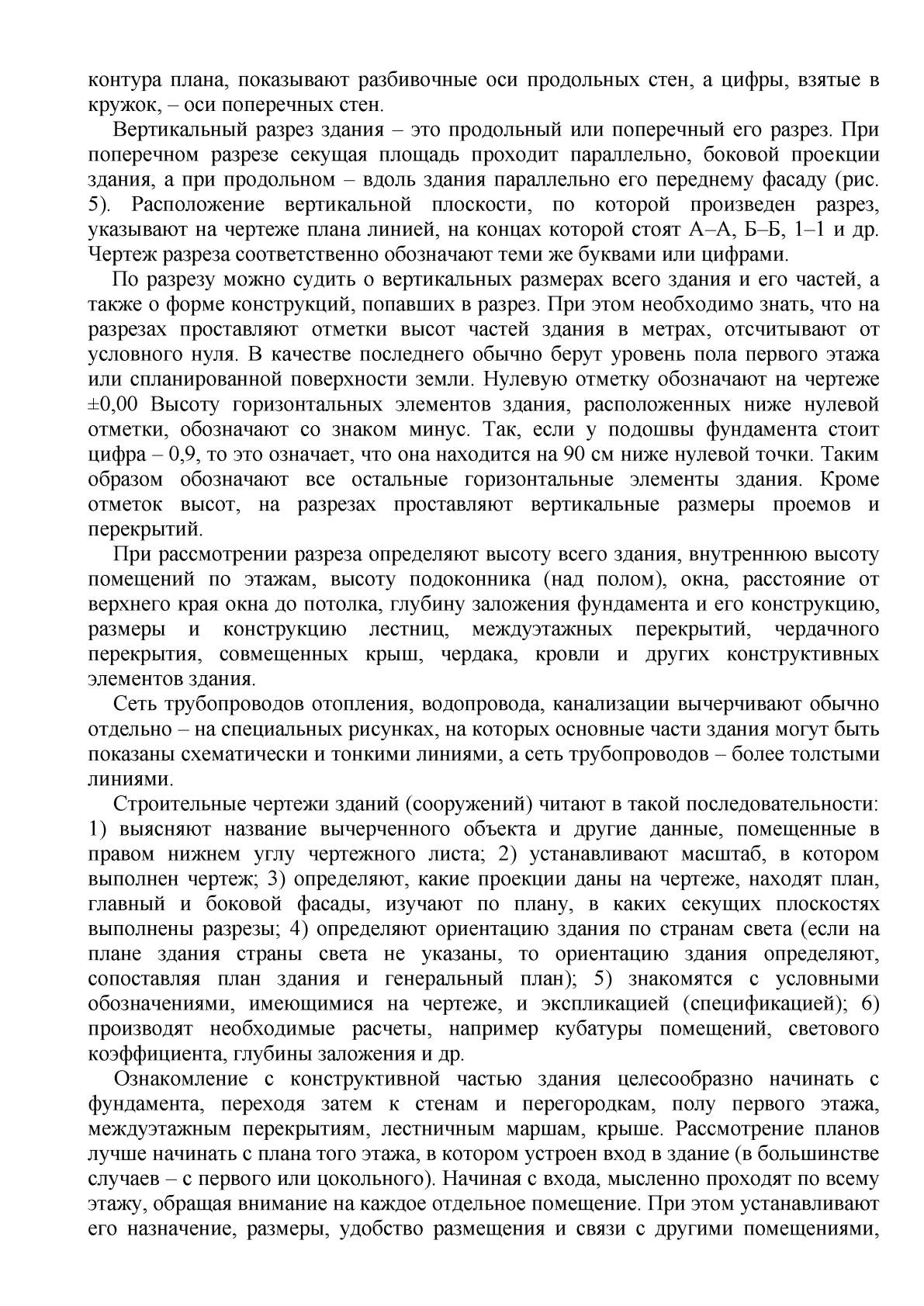

контура плана, показывают разбивочные оси продольных стен, а цифры, взятые в
кружок, - оси поперечных стен.
Вертикальный разрез здания - это продольный или поперечный его разрез. При
поперечном разрезе секущая площадь проходит параллельно, боковой проекции
здания, а при продольном - вдоль здания параллельно его переднему фасаду (рис.
5). Расположение вертикальной плоскости, по которой произведен разрез,
указывают на чертеже плана линией, на концах которой стоят А-А, Б-Б, 1-1 и др.
Чертеж разреза соответственно обозначают теми же буквами или цифрами.
По разрезу можно судить о вертикальных размерах всего здания и его частей, а
также о форме конструкций, попавших в разрез. При этом необходимо знать, что на
разрезах проставляют отметки высот частей здания в метрах, отсчитывают от
условного нуля. В качестве последнего обычно берут уровень пола первого этажа
или спланированной поверхности земли. Нулевую отметку обозначают на чертеже
±0,00 Высоту горизонтальных элементов здания, расположенных ниже нулевой
отметки, обозначают со знаком минус. Так, если у подошвы фундамента стоит
цифра - 0,9, то это означает, что она находится на 90 см ниже нулевой точки. Таким
образом обозначают все остальные горизонтальные элементы здания. Кроме
отметок высот, на разрезах проставляют вертикальные размеры проемов и
перекрытий.
При рассмотрении разреза определяют высоту всего здания, внутреннюю высоту
помещений по этажам, высоту подоконника (над полом), окна, расстояние от
верхнего края окна до потолка, глубину заложения фундамента и его конструкцию,
размеры и конструкцию лестниц, междуэтажных перекрытий, чердачного
перекрытия, совмещенных крыш, чердака, кровли и других конструктивных
элементов здания.
Сеть трубопроводов отопления, водопровода, канализации вычерчивают обычно
отдельно - на специальных рисунках, на которых основные части здания могут быть
показаны схематически и тонкими линиями, а сеть трубопроводов - более толстыми
линиями.
Строительные чертежи зданий (сооружений) читают в такой последовательности:
1) выясняют название вычерченного объекта и другие данные, помещенные в
правом нижнем углу чертежного листа; 2) устанавливают масштаб, в котором
выполнен чертеж; 3) определяют, какие проекции даны на чертеже, находят план,
главный и боковой фасады, изучают по плану, в каких секущих плоскостях
выполнены разрезы; 4) определяют ориентацию здания по странам света (если на
плане здания страны света не указаны, то ориентацию здания определяют,
сопоставляя план здания и генеральный план); 5) знакомятся с условными
обозначениями, имеющимися на чертеже, и экспликацией (спецификацией); 6)
производят необходимые расчеты, например кубатуры помещений, светового
коэффициента, глубины заложения и др.
Ознакомление с конструктивной частью здания целесообразно начинать с
фундамента, переходя затем к стенам и перегородкам, полу первого этажа,
междуэтажным перекрытиям, лестничным маршам, крыше. Рассмотрение планов
лучше начинать с плана того этажа, в котором устроен вход в здание (в большинстве
случаев - с первого или цокольного). Начиная с входа, мысленно проходят по всему
этажу, обращая внимание на каждое отдельное помещение. При этом устанавливают
его назначение, размеры, удобство размещения и связи с другими помещениями,
