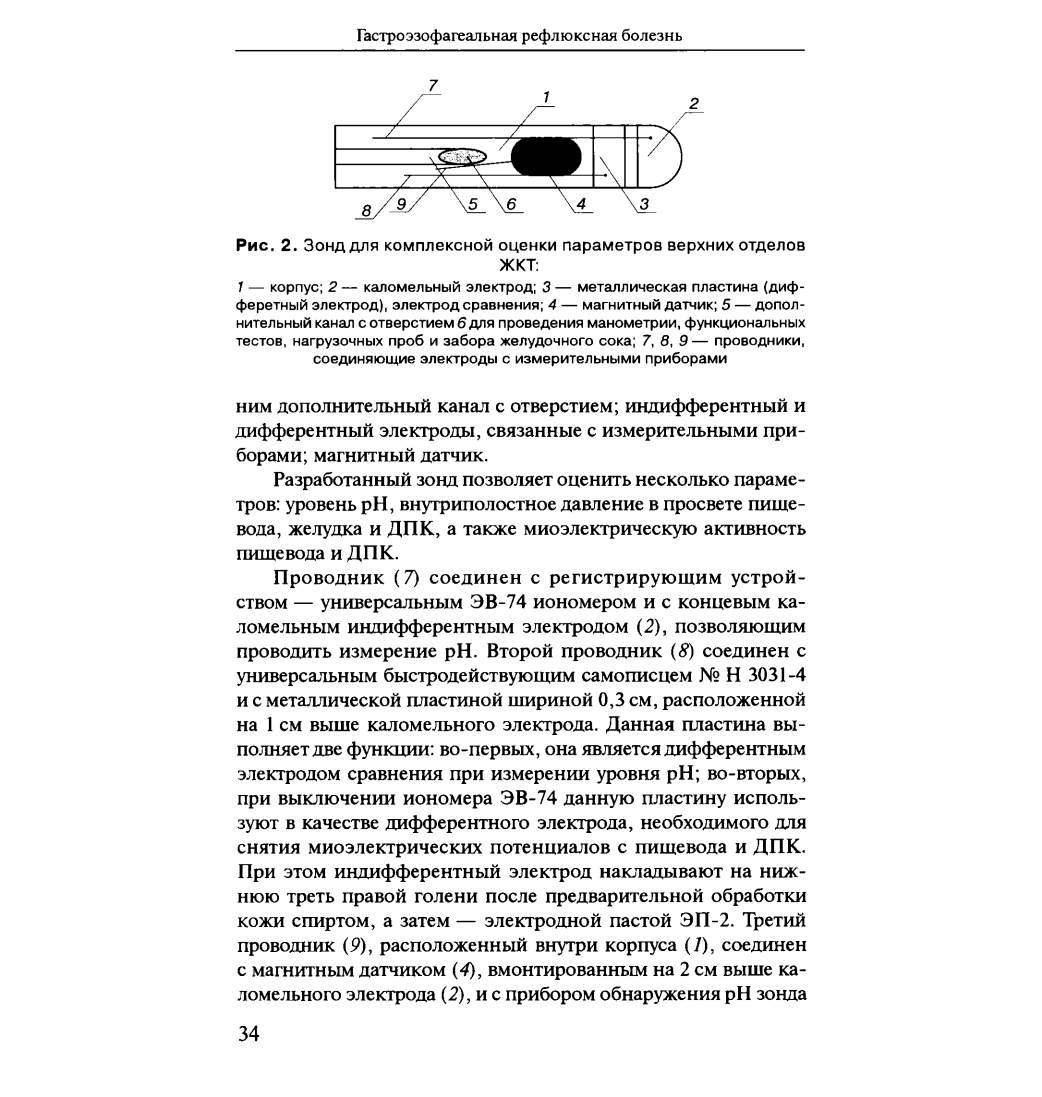

Рис. 2. Зонд для комплексной оценки параметров верхних отделов
ЖКТ:
1— корпус; 2 — каломельный электрод; 3 — металлическая пластина (диф-
феретный электрод), электрод сравнения; 4 — магнитный датчик; 5 — допол
нительный канал с отверстием 6 для проведения манометрии, функциональных
тестов, нагрузочных проб и забора желудочного сока; 7
,
8
,
9 — проводники,
соединяющие электроды с измерительными приборами
ним дополнительный канал с отверстием; индифферентный и
дифферентный электроды, связанные с измерительными при
борами; магнитный датчик.
Разработанный зонд позволяет оценить несколько параме
тров: уровень pH, внутриполостное давление в просвете пище
вода, желудка и ДПК, а также миоэлектрическую активность
пищевода и ДПК.
Проводник (7) соединен с регистрирующим устрой
ством — универсальным ЭВ-74 иономером и с концевым ка
ломельным индифферентным электродом (2), позволяющим
проводить измерение pH. Второй проводник
(8)
соединен с
универсальным быстродействующим самописцем № Н 3031-4
и с металлической пластиной шириной 0,3 см, расположенной
на 1 см выше каломельного электрода. Данная пластина вы
полняет две функции: во-первых, она является дифферентным
электродом сравнения при измерении уровня pH; во-вторых,
при выключении иономера ЭВ-74 данную пластину исполь
зуют в качестве дифферентного электрода, необходимого для
снятия миоэлектрических потенциалов с пищевода и ДПК.
При этом индифферентный электрод накладывают на ниж
нюю треть правой голени после предварительной обработки
кожи спиртом, а затем — электродной пастой ЭП-2. Третий
проводник (9), расположенный внутри корпуса (7), соединен
с магнитным датчиком (
4
), вмонтированным на 2 см выше ка
ломельного электрода (2), и с прибором обнаружения pH зонда
