Для МРТ функциональных исследований шейного отдела позвоночника нами предложен ряд
специальных устройств: устройство для укладки пациента при функциональной лучевой
диагностике (приоритет от 28-01-2002 года за № 2002102375), устройство для фиксации головы
пациента при лучевой диагностике (свидетельство на полезную модель № 20827 от 10-12-2001 г.),
фиксатор головы при методах лучевой диагностики (приоритет от 10-04-2001 года за №
2001109671). Все устройства выполняются из амагнитного материала.
Рис. 1. Устройство для укладки головы и шеи пациента при МРТ
Устройство для укладки пациента при функциональной лучевой диагностике (рис. 2)
содержит установленные на основание (стол магнитно-резонансного томографа) 1 корытообразное
ложе 2 с боковыми прижимами 3 и клиновидную подставку 4. Боковые изогнутые пластины 5
подвижно с помощью фиксирующих
стопорных винтов 6 крепятся к
клиновидной подставке 4. Другим
концом
данные
пластины
неподвижно
закреплены
на
корытообразном ложе 2.

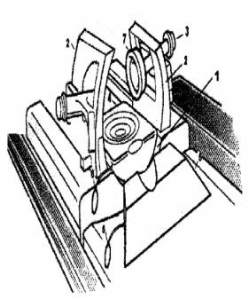

Рис. 2. Устройство для укладки
пациента
при
функциональной
лучевой диагностике
Боковые
прижимы
3
выполнены в виде поролоновых
подушечек,
закрепленных
(вклеенных) с внутренней стороны
корытообразного ложа 2. При
проведении МРТ шейного отдела позвоночника на время сканирования возникает необходимость
в фиксации головы в положении максимального сгибания и разгибания в шейном отделе
