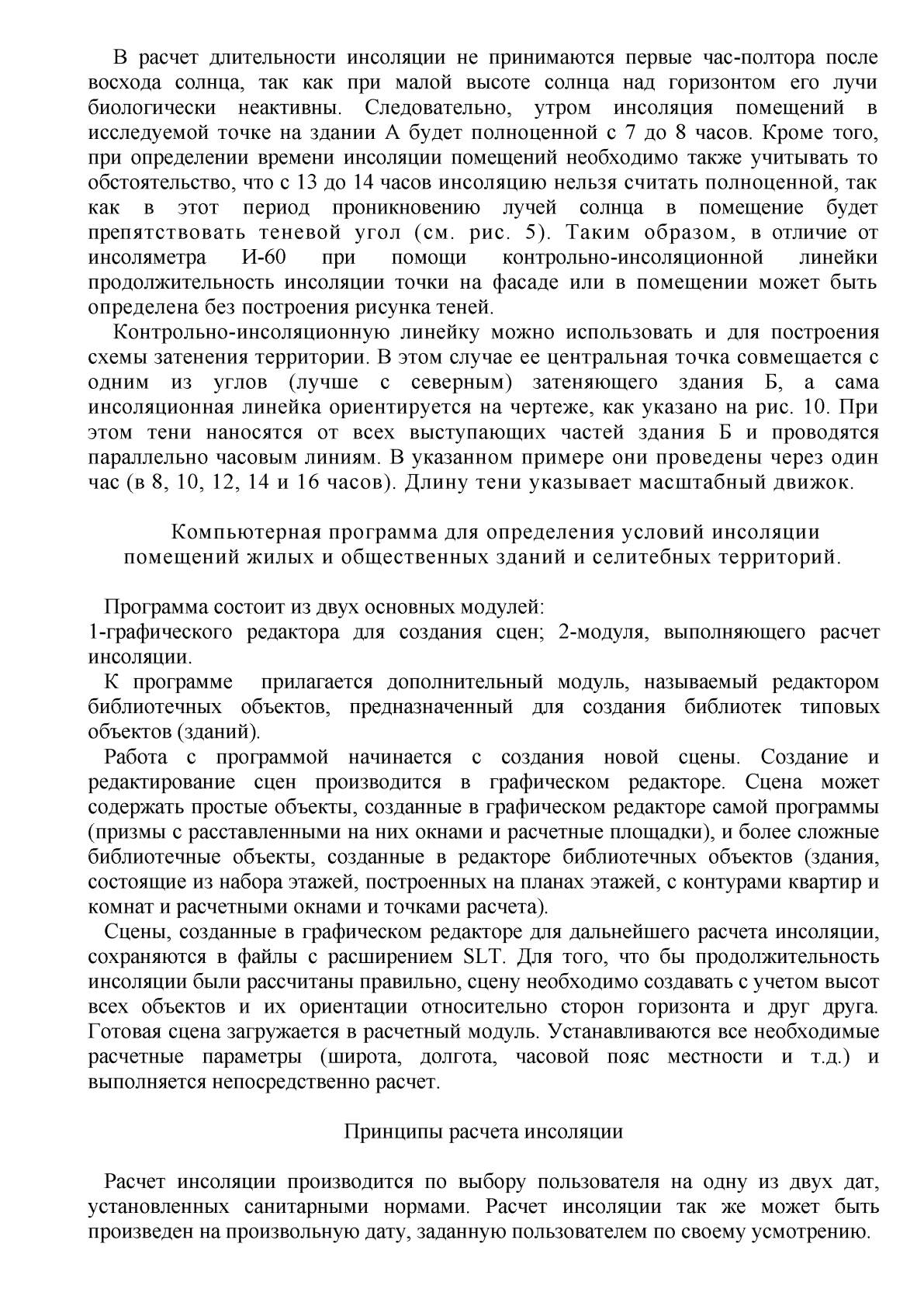

В расчет длительности инсоляции не принимаются первые час-полтора после
восхода солнца, так как при малой высоте солнца над горизонтом его лучи
биологически неактивны. Следовательно, утром инсоляция помещений в
исследуемой точке на здании А будет полноценной с 7 до 8 часов. Кроме того,
при определении времени инсоляции помещений необходимо также учитывать то
обстоятельство, что с 13 до 14 часов инсоляцию нельзя считать полноценной, так
как в этот период проникновению лучей солнца в помещение будет
препятствовать теневой угол (см. рис. 5). Таким образом, в отличие от
инсоляметра
И-60
при
помощи
контрольно-инсоляционной
линейки
продолжительность инсоляции точки на фасаде или в помещении может быть
определена без построения рисунка теней.
Контрольно-инсоляционную линейку можно использовать и для построения
схемы затенения территории. В этом случае ее центральная точка совмещается с
одним из углов (лучше с северным) затеняющего здания Б, а сама
инсоляционная линейка ориентируется на чертеже, как указано на рис. 10. При
этом тени наносятся от всех выступающих частей здания Б и проводятся
параллельно часовым линиям. В указанном примере они проведены через один
час (в 8, 10, 12, 14 и 16 часов). Длину тени указывает масштабный движок.
Компьютерная программа для определения условий инсоляции
помещений жилых и общественных зданий и селитебных территорий.
Программа состоит из двух основных модулей:
1-графического редактора для создания сцен; 2-модуля, выполняющего расчет
инсоляции.
К программе прилагается дополнительный модуль, называемый редактором
библиотечных объектов, предназначенный для создания библиотек типовых
объектов (зданий).
Работа с программой начинается с создания новой сцены. Создание и
редактирование сцен производится в графическом редакторе. Сцена может
содержать простые объекты, созданные в графическом редакторе самой программы
(призмы с расставленными на них окнами и расчетные площадки), и более сложные
библиотечные объекты, созданные в редакторе библиотечных объектов (здания,
состоящие из набора этажей, построенных на планах этажей, с контурами квартир и
комнат и расчетными окнами и точками расчета).
Сцены, созданные в графическом редакторе для дальнейшего расчета инсоляции,
сохраняются в файлы с расширением SLT. Для того, что бы продолжительность
инсоляции были рассчитаны правильно, сцену необходимо создавать с учетом высот
всех объектов и их ориентации относительно сторон горизонта и друг друга.
Готовая сцена загружается в расчетный модуль. Устанавливаются все необходимые
расчетные параметры (широта, долгота, часовой пояс местности и т.д.) и
выполняется непосредственно расчет.
Принципы расчета инсоляции
Расчет инсоляции производится по выбору пользователя на одну из двух дат,
установленных санитарными нормами. Расчет инсоляции так же может быть
произведен на произвольную дату, заданную пользователем по своему усмотрению.
