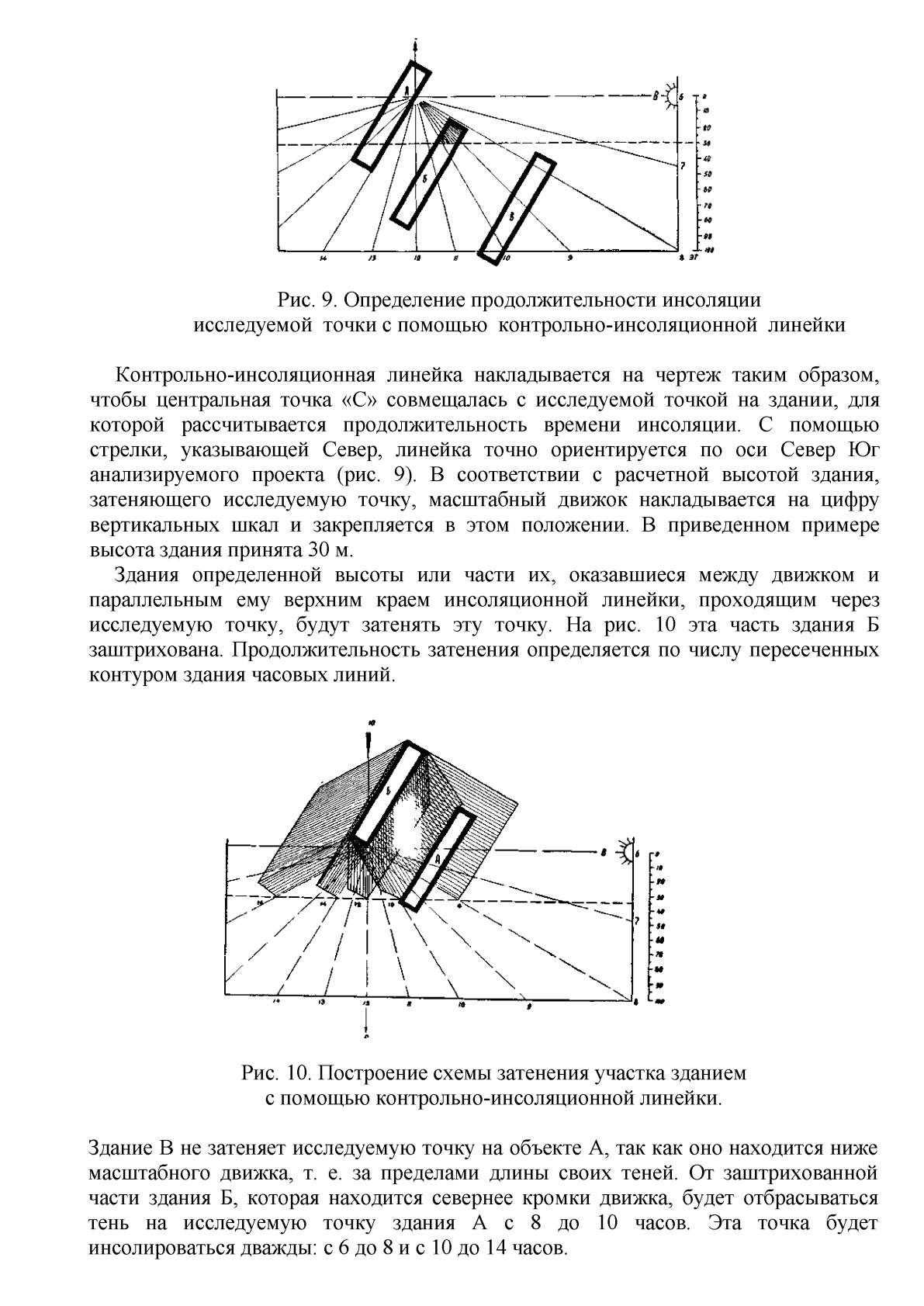

Рис. 9. Определение продолжительности инсоляции
исследуемой точки с помощью контрольно-инсоляционной линейки
Контрольно-инсоляционная линейка накладывается на чертеж таким образом,
чтобы центральная точка «С» совмещалась с исследуемой точкой на здании, для
которой рассчитывается продолжительность времени инсоляции. С помощью
стрелки, указывающей Север, линейка точно ориентируется по оси Север Юг
анализируемого проекта (рис. 9). В соответствии с расчетной высотой здания,
затеняющего исследуемую точку, масштабный движок накладывается на цифру
вертикальных шкал и закрепляется в этом положении. В приведенном примере
высота здания принята 30 м.
Здания определенной высоты или части их, оказавшиеся между движком и
параллельным ему верхним краем инсоляционной линейки, проходящим через
исследуемую точку, будут затенять эту точку. На рис. 10 эта часть здания Б
заштрихована. Продолжительность затенения определяется по числу пересеченных
контуром здания часовых линий.
Здание В не затеняет исследуемую точку на объекте А, так как оно находится ниже
масштабного движка, т. е. за пределами длины своих теней. От заштрихованной
части здания Б, которая находится севернее кромки движка, будет отбрасываться
тень на исследуемую точку здания А с 8 до 10 часов. Эта точка будет
инсолироваться дважды: с 6 до 8 и с 10 до 14 часов.
Рис. 10. Построение схемы затенения участка зданием
с помощью контрольно-инсоляционной линейки.
