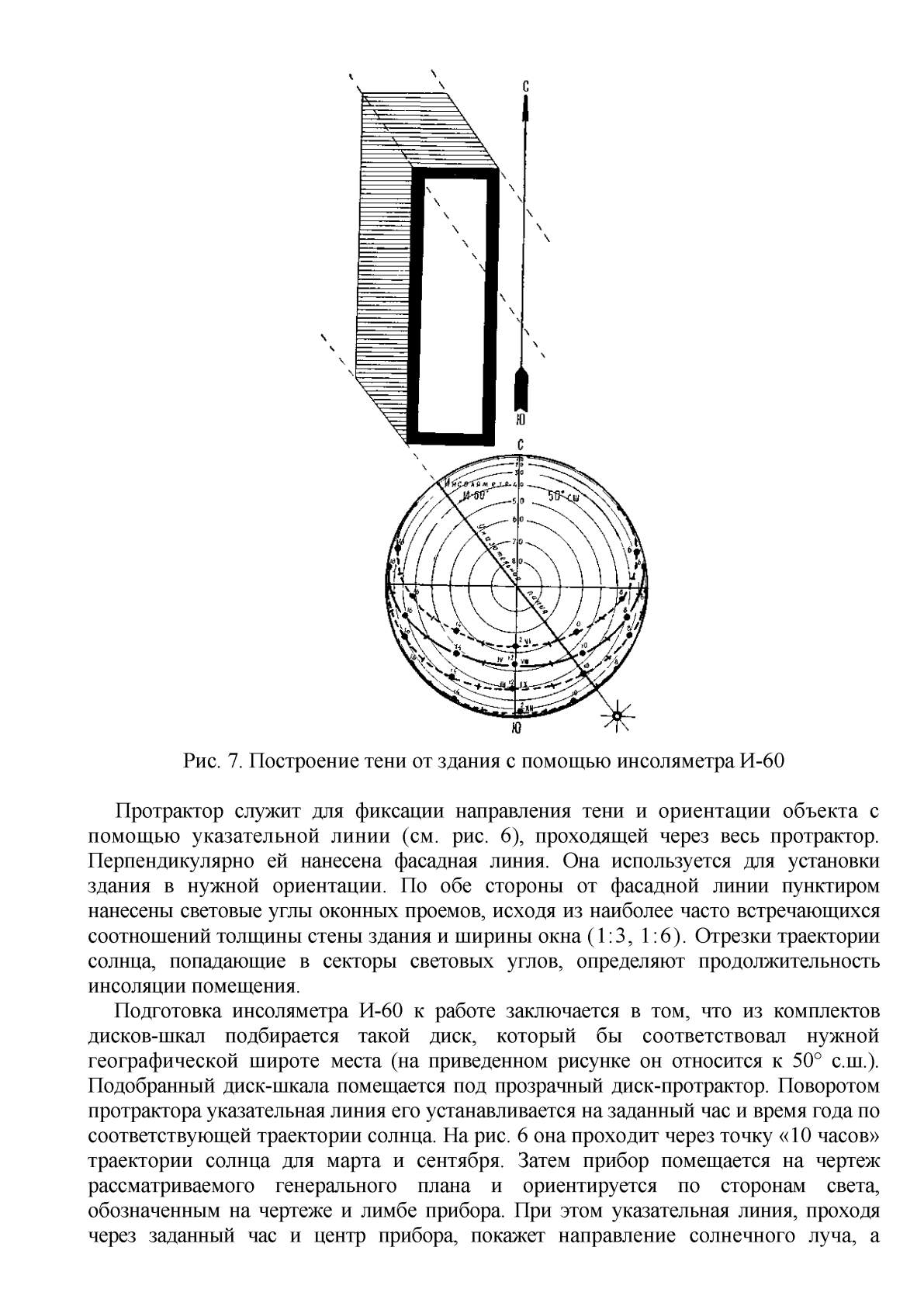

Протрактор служит для фиксации направления тени и ориентации объекта с
помощью указательной линии (см. рис. 6), проходящей через весь протрактор.
Перпендикулярно ей нанесена фасадная линия. Она используется для установки
здания в нужной ориентации. По обе стороны от фасадной линии пунктиром
нанесены световые углы оконных проемов, исходя из наиболее часто встречающихся
соотношений толщины стены здания и ширины окна (1:3, 1:6). Отрезки траектории
солнца, попадающие в секторы световых углов, определяют продолжительность
инсоляции помещения.
Подготовка инсоляметра И-60 к работе заключается в том, что из комплектов
дисков-шкал подбирается такой диск, который бы соответствовал нужной
географической широте места (на приведенном рисунке он относится к 50° с.ш.).
Подобранный диск-шкала помещается под прозрачный диск-протрактор. Поворотом
протрактора указательная линия его устанавливается на заданный час и время года по
соответствующей траектории солнца. На рис. 6 она проходит через точку «10 часов»
траектории солнца для марта и сентября. Затем прибор помещается на чертеж
рассматриваемого генерального плана и ориентируется по сторонам света,
обозначенным на чертеже и лимбе прибора. При этом указательная линия, проходя
через заданный час и центр прибора, покажет направление солнечного луча, а
