На концентрических кругах вверх от штыря-оси обозначены высоты солнца
над горизонтом с интервалом в 10°. Дальше за ними указаны длины теней от
объекта - шкалы характеристик теней, рассчитанные по формуле:
b
=— . При
tg h
этом высота объекта принята за единицу. Таким образом, эти цифры на
инсоляметре являются коэффициентами, показывающими, во сколько раз тень
длиннее или короче высоты объекта, дающего тень.
1 Описание инсоляметра И-60 приводится с сокращением из инструкции, написанной
автором прибора
.

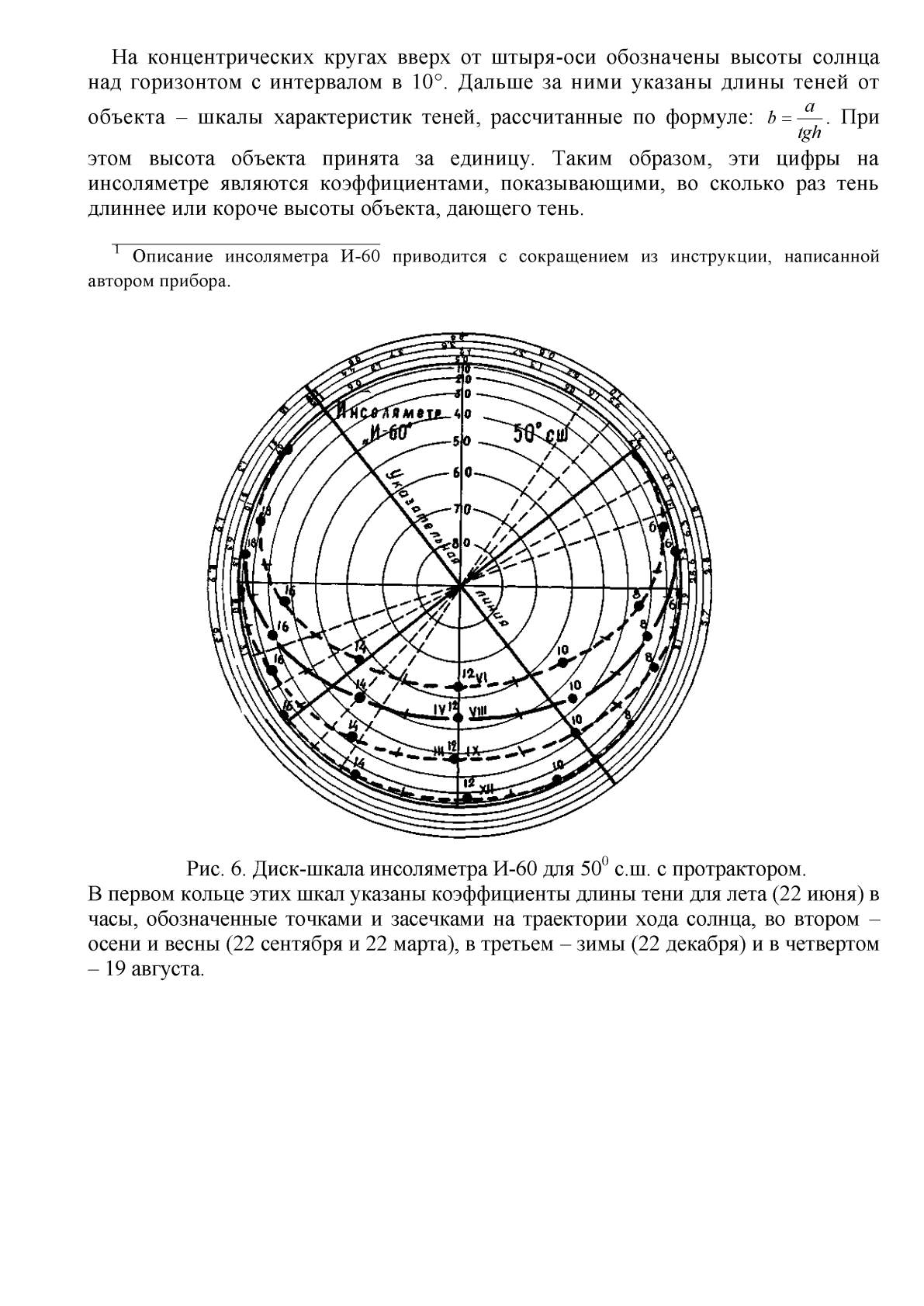

Рис. 6. Диск-шкала инсоляметра И-60 для 500с.ш. с протрактором.
В первом кольце этих шкал указаны коэффициенты длины тени для лета (22 июня) в
часы, обозначенные точками и засечками на траектории хода солнца, во втором -
осени и весны (22 сентября и 22 марта), в третьем - зимы (22 декабря) и в четвертом
- 19 августа.
