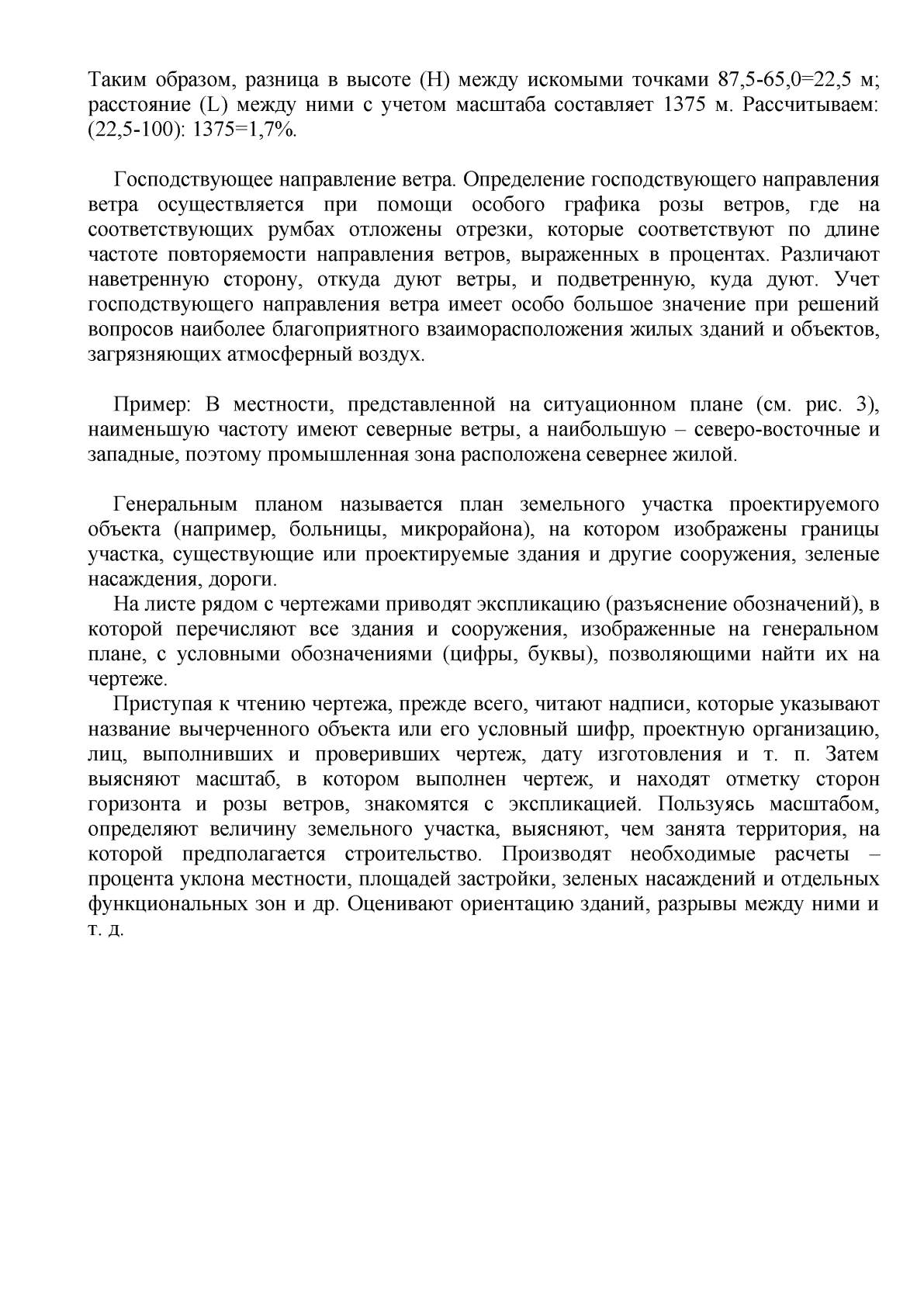

Таким образом, разница в высоте (Н) между искомыми точками 87,5-65,0=22,5 м;
расстояние (L) между ними с учетом масштаба составляет 1375 м. Рассчитываем:
(22,5-100): 1375=1,7%.
Господствующее направление ветра. Определение господствующего направления
ветра осуществляется при помощи особого графика розы ветров, где на
соответствующих румбах отложены отрезки, которые соответствуют по длине
частоте повторяемости направления ветров, выраженных в процентах. Различают
наветренную сторону, откуда дуют ветры, и подветренную, куда дуют. Учет
господствующего направления ветра имеет особо большое значение при решений
вопросов наиболее благоприятного взаиморасположения жилых зданий и объектов,
загрязняющих атмосферный воздух.
Пример: В местности, представленной на ситуационном плане (см. рис. 3),
наименьшую частоту имеют северные ветры, а наибольшую - северо-восточные и
западные, поэтому промышленная зона расположена севернее жилой.
Генеральным планом называется план земельного участка проектируемого
объекта (например, больницы, микрорайона), на котором изображены границы
участка, существующие или проектируемые здания и другие сооружения, зеленые
насаждения, дороги.
На листе рядом с чертежами приводят экспликацию (разъяснение обозначений), в
которой перечисляют все здания и сооружения, изображенные на генеральном
плане, с условными обозначениями (цифры, буквы), позволяющими найти их на
чертеже.
Приступая к чтению чертежа, прежде всего, читают надписи, которые указывают
название вычерченного объекта или его условный шифр, проектную организацию,
лиц, выполнивших и проверивших чертеж, дату изготовления и т. п. Затем
выясняют масштаб, в котором выполнен чертеж, и находят отметку сторон
горизонта и розы ветров, знакомятся с экспликацией. Пользуясь масштабом,
определяют величину земельного участка, выясняют, чем занята территория, на
которой предполагается строительство. Производят необходимые расчеты -
процента уклона местности, площадей застройки, зеленых насаждений и отдельных
функциональных зон и др. Оценивают ориентацию зданий, разрывы между ними и
т. д.
