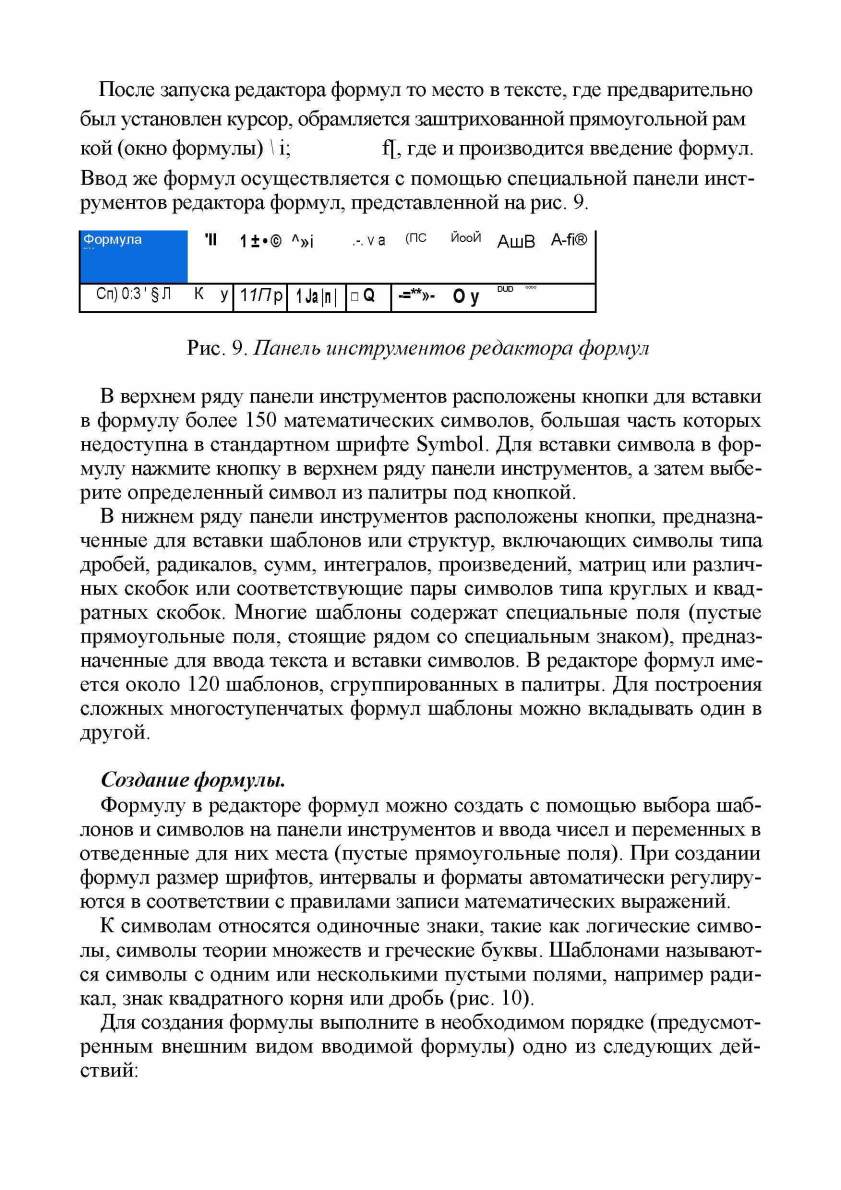

После запуска редактора формул то место в тексте, где предварительно
был установлен курсор, обрамляется заштрихованной прямоугольной рам
кой (окно формулы) \ i;
f[, где и производится введение формул.
Ввод же формул осуществляется с помощью специальной панели инст
рументов редактора формул, представленной на рис. 9.
Формула
'1!
1 +•© A»i
v а (ПС йоой д шВ A-fj®
Сп) 0:31§Л К у 17Г7р
1Jajnj
□ Q -=**»-
DUD °“ °
О у
Рис. 9.
Панель инструментов редактора формул
В верхнем ряду панели инструментов расположены кнопки для вставки
в формулу более 150 математических символов, большая часть которых
недоступна в стандартном шрифте Symbol. Для вставки символа в фор
мулу нажмите кнопку в верхнем ряду панели инструментов, а затем выбе
рите определенный символ из палитры под кнопкой.
В нижнем ряду панели инструментов расположены кнопки, предназна
ченные для вставки шаблонов или структур, включающих символы типа
дробей, радикалов, сумм, интегралов, произведений, матриц или различ
ных скобок или соответствующие пары символов типа круглых и квад
ратных скобок. Многие шаблоны содержат специальные поля (пустые
прямоугольные поля, стоящие рядом со специальным знаком), предназ
наченные для ввода текста и вставки символов. В редакторе формул име
ется около 120 шаблонов, сгруппированных в палитры. Для построения
сложных многоступенчатых формул шаблоны можно вкладывать один в
другой.
Создание формулы.
Формулу в редакторе формул можно создать с помощью выбора шаб
лонов и символов на панели инструментов и ввода чисел и переменных в
отведенные для них места (пустые прямоугольные поля). При создании
формул размер шрифтов, интервалы и форматы автоматически регулиру
ются в соответствии с правилами записи математических выражений.
К символам относятся одиночные знаки, такие как логические симво
лы, символы теории множеств и греческие буквы. Шаблонами называют
ся символы с одним или несколькими пустыми полями, например ради
кал, знак квадратного корня или дробь (рис. 10).
Для создания формулы выполните в необходимом порядке (предусмот
ренным внешним видом вводимой формулы) одно из следующих дей
ствий:
