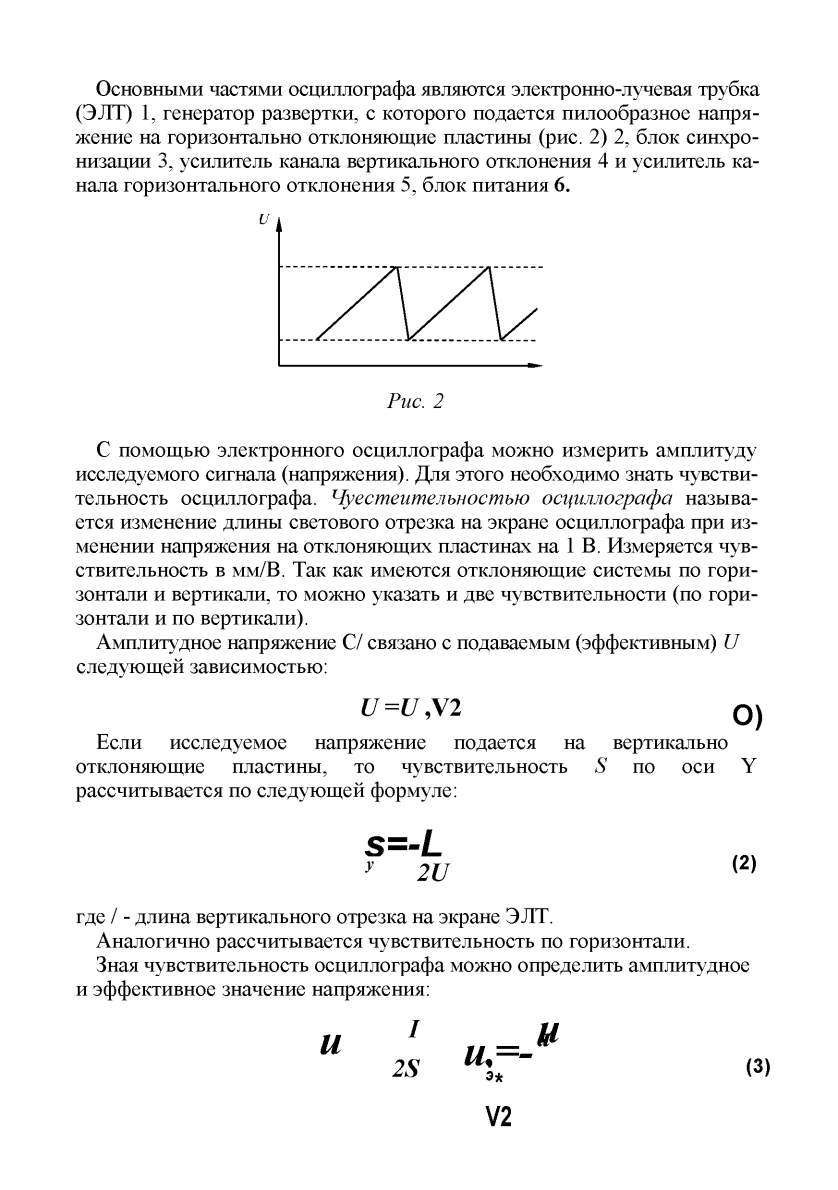

Основными частями осциллографа являются электронно-лучевая трубка
(ЭЛТ) 1, генератор развертки, с которого подается пилообразное напря­
жение на горизонтально отклоняющие пластины (рис. 2) 2, блок синхро­
низации 3, усилитель канала вертикального отклонения 4 и усилитель ка­
нала горизонтального отклонения 5, блок питания 6.
Рис. 2
С помощью электронного осциллографа можно измерить амплитуду
исследуемого сигнала (напряжения). Для этого необходимо знать чувстви­
тельность осциллографа. Чувствительностью осциллографа называ­
ется изменение длины светового отрезка на экране осциллографа при из­
менении напряжения на отклоняющих пластинах на 1 В. Измеряется чув­
ствительность в мм/В. Так как имеются отклоняющие системы по гори­
зонтали и вертикали, то можно указать и две чувствительности (по гори­
зонтали и по вертикали).
Амплитудное напряжение С/ связано с подаваемым (эффективным) II
следующей зависимостью:
и=и,\2 О)
Если исследуемое напряжение подается на вертикально
отклоняющие пластины, то чувствительность S по оси Y
рассчитывается по следующей формуле:
S - -L
у 2 U (2)
где / - длина вертикального отрезка на экране ЭЛТ.
Аналогично рассчитывается чувствительность по горизонтали.
Зная чувствительность осциллографа можно определить амплитудное
и эффективное значение напряжения:
и 7 « = - "
2S (3)
V2
