4

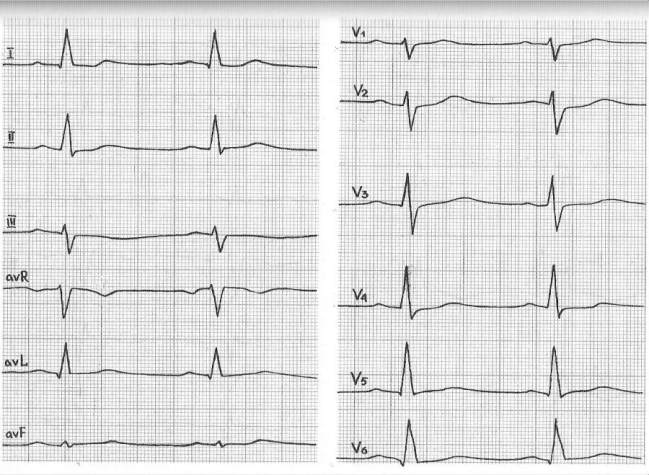

Рис. 1.
ЭКГ здорового человека (
з
аписана в 12 стандартных отведениях
со скоростью 50 мм/сек) и вид контрольного милливольта.
Протокол описания ЭКГ состоит из двух взаимосвязанных
частей: 1 - расчет показателей (амплитуды и продолжительности
зубцов и интервалов), 2 - ЗАКЛЮЧЕНИЕ.
В табл. 1 показано как будет выглядеть завершенный прото-
кол описания ЭКГ здорового человека с рис. 1.
Таблица 1
Протокол описания ЭКГ
P амплитуда - 1 мм,
P продолжительность - 0,08 сек,
PQ - 0,15 сек.
QRS - 0,09 сек.
Q патологический - нет
QT - 0,34 сек.
ST - на изолинии
T амплитуда - <5 мм в грудных отведениях
R-R - 0,83 сек.
RI>RII>RIII, S III
ЗАКЛЮЧЕНИЕ:
Ритм синусовый, ре-
гулярный,
ЧСС 72 уд/мин.
Отклонение ЭОС
влево.
Интерпретация ЭКГ требует строгого соблюдения методики
ее анализа, т.е. проведения расшифровки по определенной схеме.
Анализу должна предшествовать проверка правильности реги-
