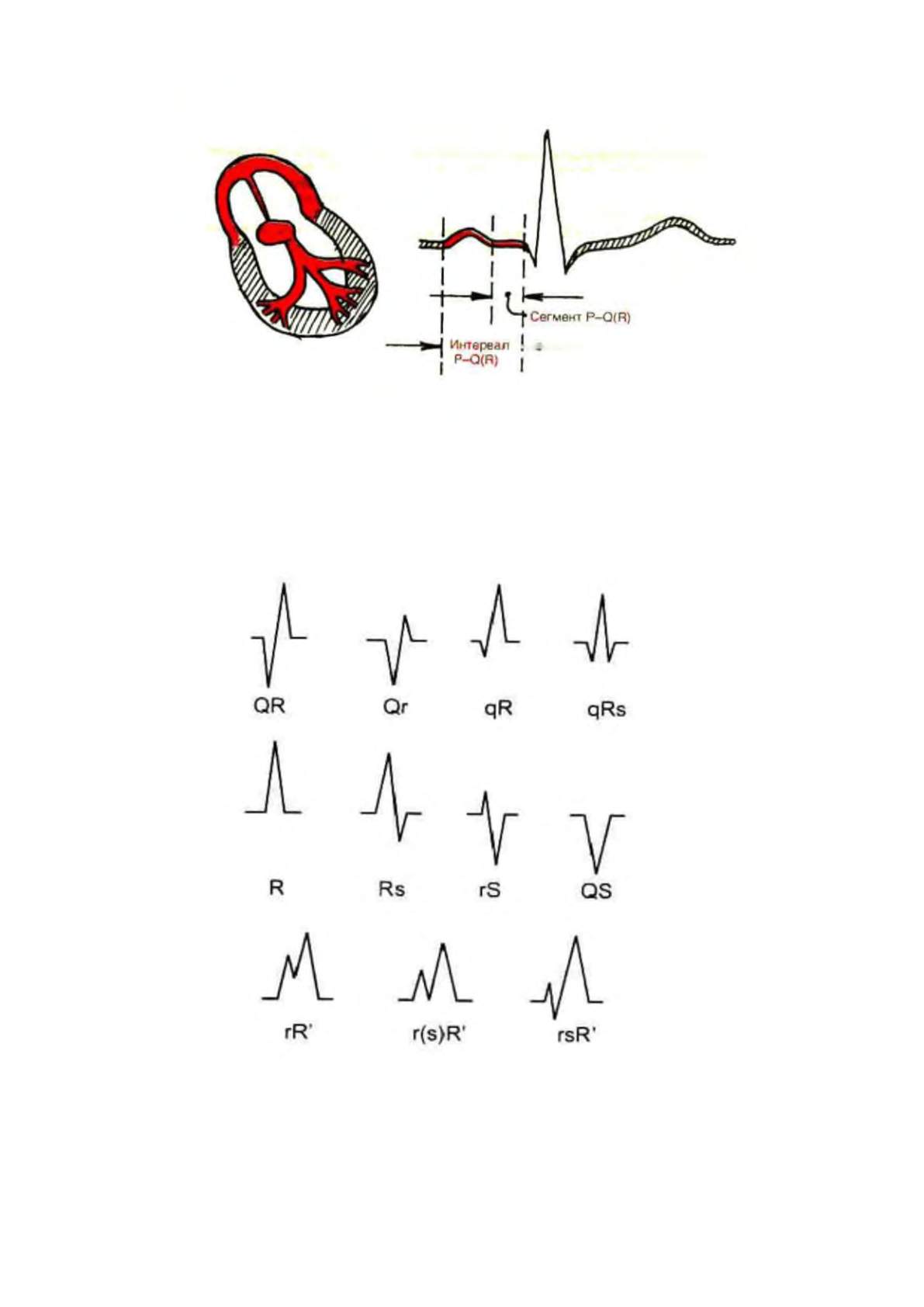

Рис. 3.
Формирование интервала P - Q
Комплекс QRS
Если амплитуда зубцов комплекса больше 5 мм, их обозначают прописными (заглав
ными) буквами
Q, R, S,
если менее 5 мм, то строчными (малыми) буквами
q, r, s.
При наличии двух зубцов R их обозначают как R,R1 или r,R1. Если зубец R отсутству
ет, то желудочковый комплекс обозначается как QS (рис. 4).
Рис. 4.
Примеры зубцов комплекса QRS и их буквенные обозначения.
Возникновение комплекса QRS связано с распространением возбуждения по миокарду
желудочков. Сначала возбуждается левая половина межжелудочковой перегородки. Сум
марный вектор ЭДС в этот период направлен слева направо и несколько вверх, то есть в
сторону, противоположную направлению электрической оси сердца, что находит отраже
8
