116
соответствующей надписи. Кнопкой Ввод включить выбранный режим.
ШАГ 4. Режим непрерывного измерения
. Разместить измеритель передней
торцевой частью в точке измерения, нажать кнопку
Ввод
и считать
показания индикатора. Результат измерения относится к точке, в которой
находится геометрический центр передней торцевой панели прибора.
ШАГ 5. Режим аттестации.
Поместить измеритель на расстоянии 0,5 м от
экрана видеодисплейного терминала (ВДТ) на перпендикуляре к его центру.
-
Начальная ориентация прибора:
стрелка
на лицевой панели должна быть
расположена
горизонтально, перпендикулярно
плоскости экрана ВДТ.
Нажать кнопку
Ввод
.
-
Дождавшись звукового сигнала, переориентировать измеритель:
стрелка
должна быть расположена
горизонтально, параллельно
плоскости
экрана ВДТ. Нажать кнопку
Ввод
.
-
Дождавшись звукового сигнала, переориентировать измеритель:
стрелка
на лицевой панели должна быть расположена
вертикально
. Нажать
кнопку
Ввод
.
-
Дождавшись звукового сигнала, нажать кнопку
Ввод
. Результаты
измерений будут автоматически обработаны процессором измерителя и
абсолютные величины векторов напряженности электрического поля и
плотности магнитного потока в двух частотных диапазонах высвечены на
индикаторе измерителя.
ШАГ 6. Выключить прибор,
нажав на кнопку
Питание
.
ИЗМЕРИТЕЛЬ НАПРЯЖЕННОСТИ ЭЛЕКТРОСТАТИЧЕСКОГО
ПОЛЯ СТ-01
Предназначен для измерения напряженности электростатического поля
(ЭСП) при обеспечении контроля соблюдения требований СанПиН
2.2.2/2.4.1340-03 "Гигиенические требования к персональным электронно-
вычислительным машинам и организации работы" и СанПиН 2.2.4.1191-03
«Электромагнитные поля в производственных условиях».
Диапазон
измерения напряженности электростатического поля 0,3-180 кВ/м;
электростатического потенциала 0,1-15 кВ.
Основные элементы СТ-01:
преобразователь напряженности
электростатического поля, блок управления и индикации, сетевой блок
питания.

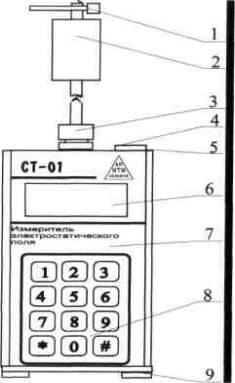

Рис. 2. Внешний вид измерителя
1– модулятор
2– преобразователь напряженности ЭСП
3– разъем с накидной гайкой;
4– тумблер включения и выключения ПИТАНИЕ
5– разъем для подключения сетевого блока питания
6– жидкокристаллический индикатор
7– лицевая панель блока управления и индикации
8– гибкая пленочная клавиатура
9– крышка отсека автономного источника питания.
