Приложение 17
ИЗМЕРЕНИЕ ВИБРАЦИИ: ОБЩИЕ ТРЕБОВАНИЯ, АДАПТЕРЫ
Для измерения вибрации существуют особые требования. В частности
при измерении вибрации важен учет
осей вибрации
X, Y, Z,
поскольку
вибрация – волновой процесс и может распространяться в направлении как
одной оси, так и в двух или трех. При этом уровни вибрации и ее действие на
организм могут быть различными в разных осях. Учет осей при измерении
вибрации регламентирует ГОСТ 12.1.012-2004 «ССБТ. Вибрационная
безопасность. Общие требования». Следует запомнить, что ось X
л
–
совпадает или параллельна оси места охвата источника вибрации. Ось Z
л
лежит в плоскости, образованной осью X и направлением подачи или
приложением силы, и направлена вдоль оси предплечья. Ось Y
л
направлена
от ладони (рис. 1).
Для общей вибрации: ось Х
о
– от спины к груди, ось Y
о
– от правого
плеча к левому – горизонтальные оси, направленные параллельно опорным

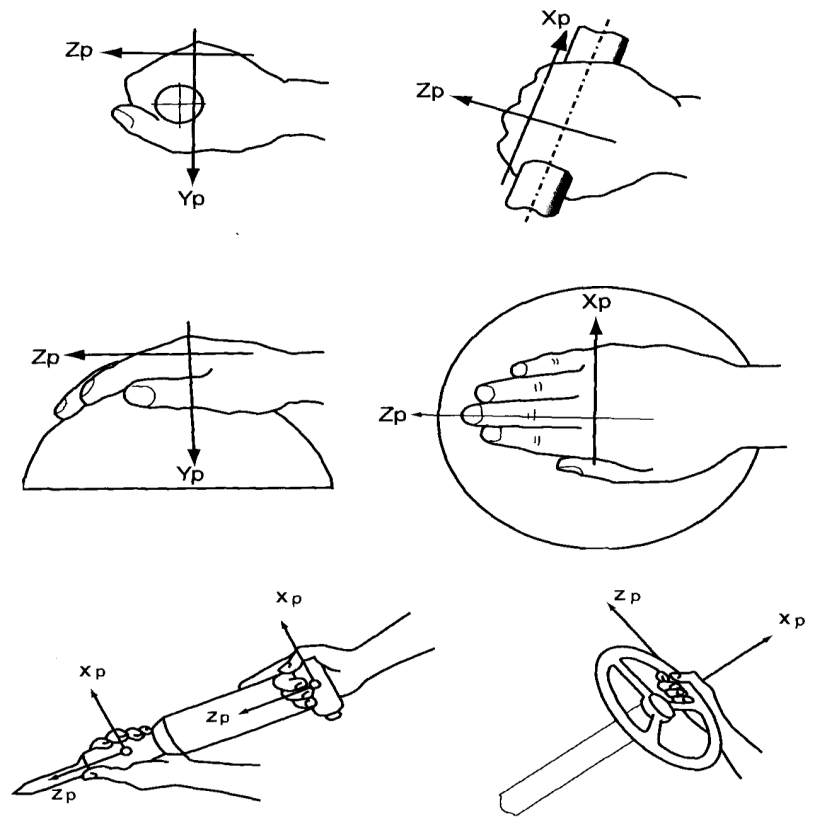

Рис.
1. Варианты направления условных координатных осей при локальной
вибрации
