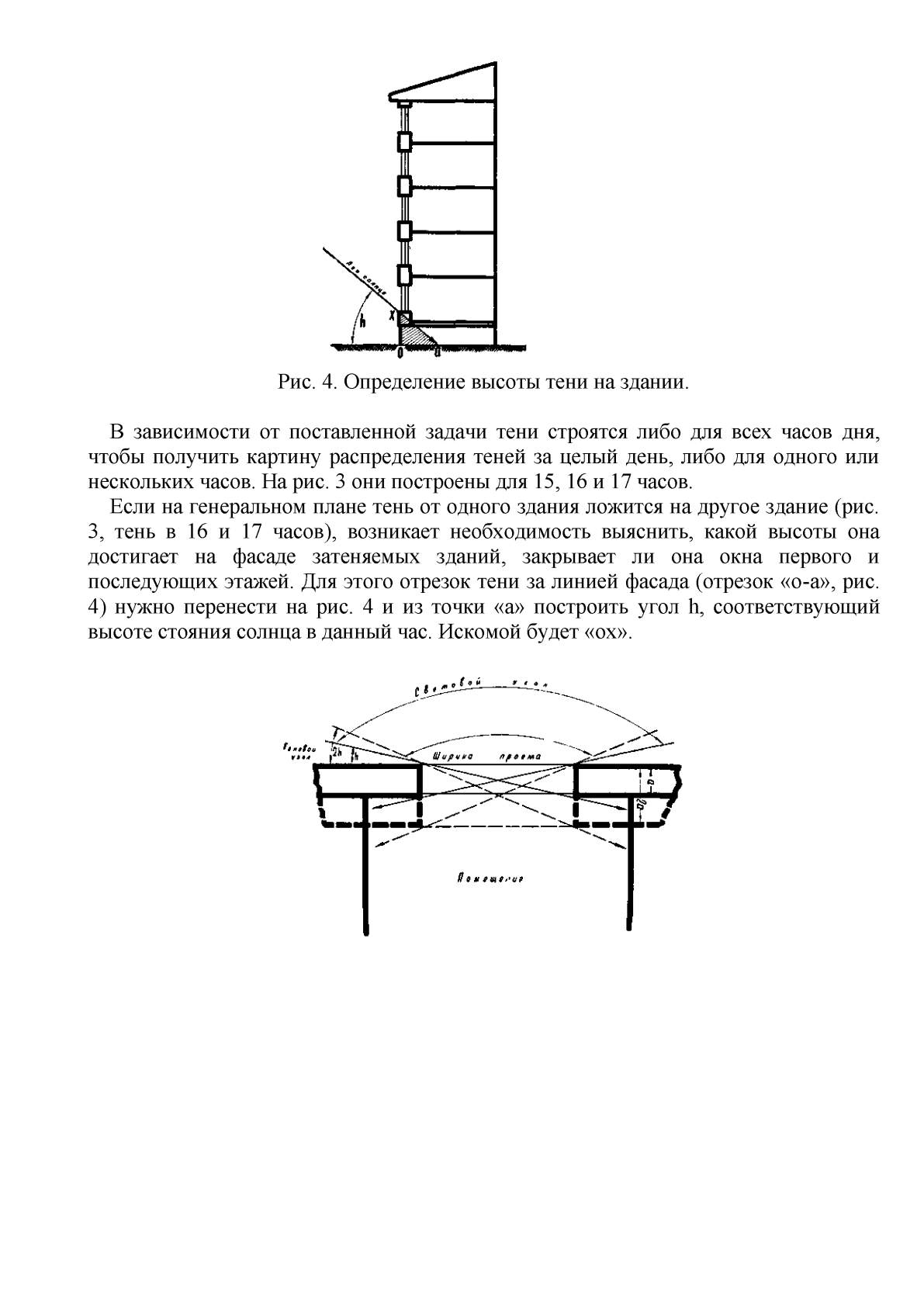

В зависимости от поставленной задачи тени строятся либо для всех часов дня,
чтобы получить картину распределения теней за целый день, либо для одного или
нескольких часов. На рис. 3 они построены для 15, 16 и 17 часов.
Если на генеральном плане тень от одного здания ложится на другое здание (рис.
3, тень в 16 и 17 часов), возникает необходимость выяснить, какой высоты она
достигает на фасаде затеняемых зданий, закрывает ли она окна первого и
последующих этажей. Для этого отрезок тени за линией фасада (отрезок «о-а», рис.
4) нужно перенести на рис. 4 и из точки «а» построить угол h, соответствующий
высоте стояния солнца в данный час. Искомой будет «ох».
