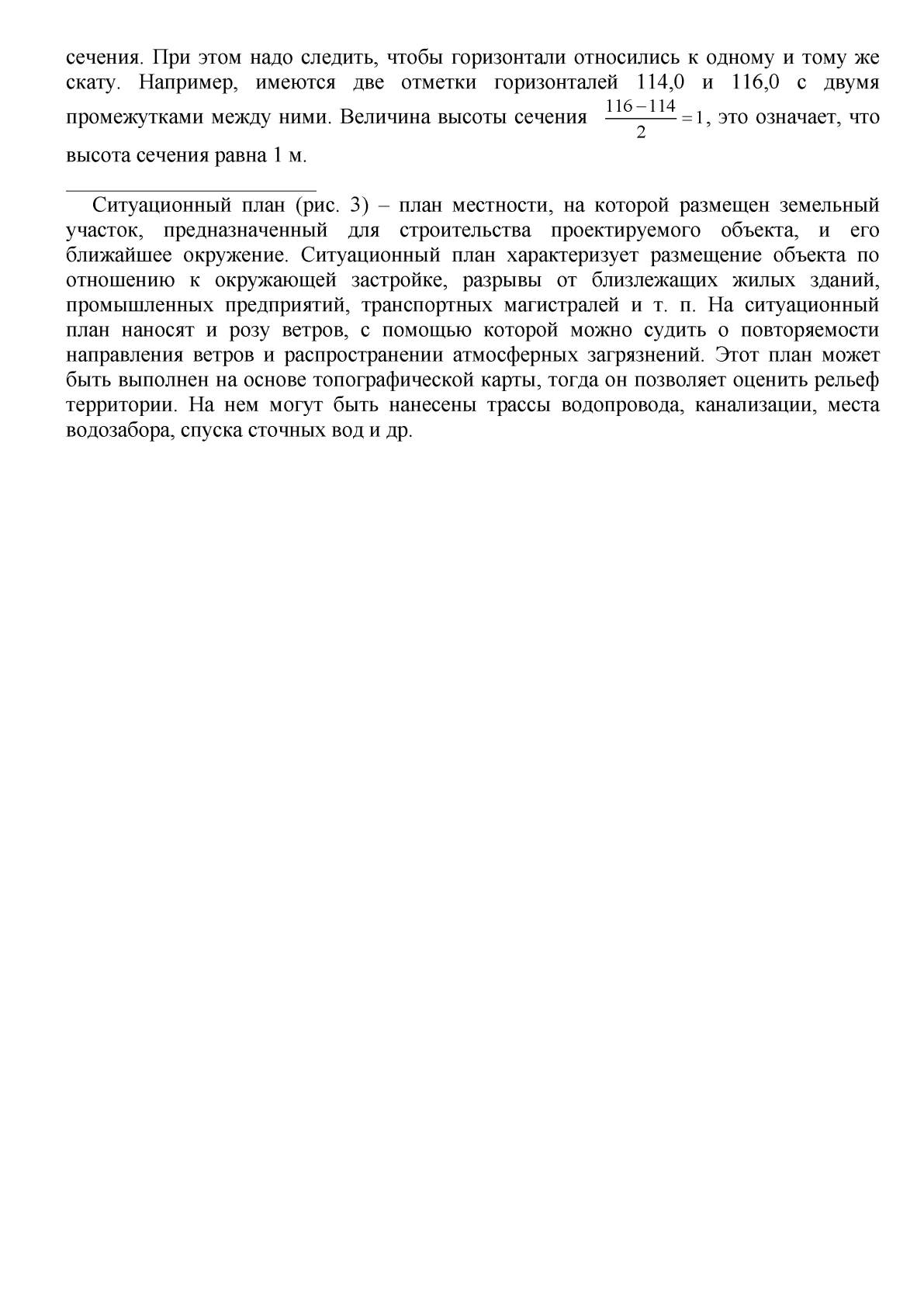

сечения. При этом надо следить, чтобы горизонтали относились к одному и тому же
скату. Например, имеются две отметки горизонталей 114,0 и 116,0 с двумя
тэ
116-114 ,
промежутками между ними. Величина высоты сечения ---------=1, это означает, что
высота сечения равна 1 м.
Ситуационный план (рис. 3) - план местности, на которой размещен земельный
участок, предназначенный для строительства проектируемого объекта, и его
ближайшее окружение. Ситуационный план характеризует размещение объекта по
отношению к окружающей застройке, разрывы от близлежащих жилых зданий,
промышленных предприятий, транспортных магистралей и т. п. На ситуационный
план наносят и розу ветров, с помощью которой можно судить о повторяемости
направления ветров и распространении атмосферных загрязнений. Этот план может
быть выполнен на основе топографической карты, тогда он позволяет оценить рельеф
территории. На нем могут быть нанесены трассы водопровода, канализации, места
водозабора, спуска сточных вод и др.
