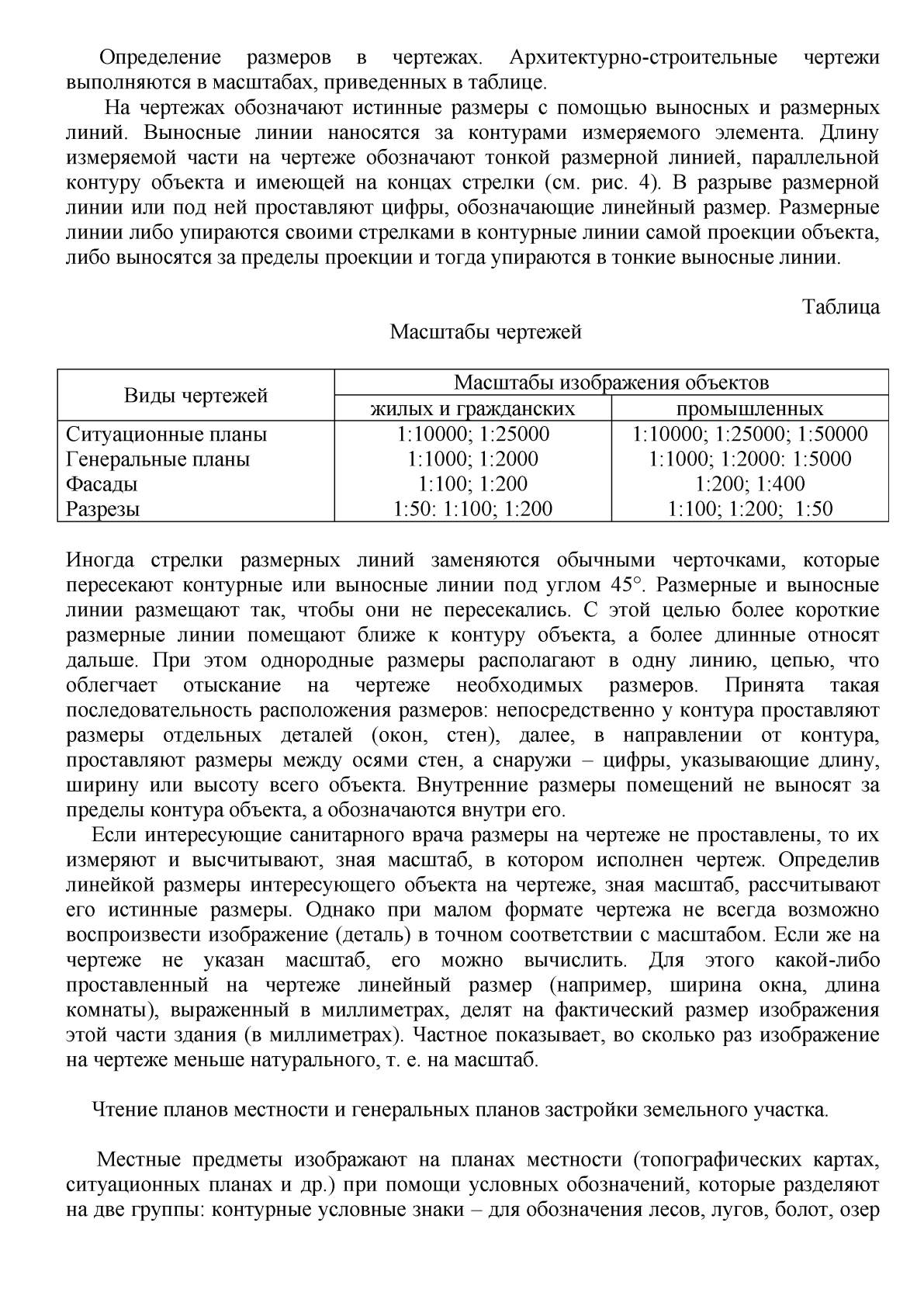

Определение размеров в чертежах. Архитектурно-строительные чертежи
выполняются в масштабах, приведенных в таблице.
На чертежах обозначают истинные размеры с помощью выносных и размерных
линий. Выносные линии наносятся за контурами измеряемого элемента. Длину
измеряемой части на чертеже обозначают тонкой размерной линией, параллельной
контуру объекта и имеющей на концах стрелки (см. рис. 4). В разрыве размерной
линии или под ней проставляют цифры, обозначающие линейный размер. Размерные
линии либо упираются своими стрелками в контурные линии самой проекции объекта,
либо выносятся за пределы проекции и тогда упираются в тонкие выносные линии.
Таблица
Масштабы чертежей
Виды чертежей
Масштабы изображения объектов
жилых и гражданских
промышленных
Ситуационные планы
Генеральные планы
Фасады
Разрезы
1:10000; 1:25000
1:1000; 1:2000
1:100; 1:200
1:50: 1:100; 1:200
1:10000; 1:25000; 1:50000
1:1000; 1:2000: 1:5000
1:200; 1:400
1:100; 1:200; 1:50
Иногда стрелки размерных линий заменяются обычными черточками, которые
пересекают контурные или выносные линии под углом 45°. Размерные и выносные
линии размещают так, чтобы они не пересекались. С этой целью более короткие
размерные линии помещают ближе к контуру объекта, а более длинные относят
дальше. При этом однородные размеры располагают в одну линию, цепью, что
облегчает отыскание на чертеже необходимых размеров. Принята такая
последовательность расположения размеров: непосредственно у контура проставляют
размеры отдельных деталей (окон, стен), далее, в направлении от контура,
проставляют размеры между осями стен, а снаружи - цифры, указывающие длину,
ширину или высоту всего объекта. Внутренние размеры помещений не выносят за
пределы контура объекта, а обозначаются внутри его.
Если интересующие санитарного врача размеры на чертеже не проставлены, то их
измеряют и высчитывают, зная масштаб, в котором исполнен чертеж. Определив
линейкой размеры интересующего объекта на чертеже, зная масштаб, рассчитывают
его истинные размеры. Однако при малом формате чертежа не всегда возможно
воспроизвести изображение (деталь) в точном соответствии с масштабом. Если же на
чертеже не указан масштаб, его можно вычислить. Для этого какой-либо
проставленный на чертеже линейный размер (например, ширина окна, длина
комнаты), выраженный в миллиметрах, делят на фактический размер изображения
этой части здания (в миллиметрах). Частное показывает, во сколько раз изображение
на чертеже меньше натурального, т. е. на масштаб.
Чтение планов местности и генеральных планов застройки земельного участка.
Местные предметы изображают на планах местности (топографических картах,
ситуационных планах и др.) при помощи условных обозначений, которые разделяют
на две группы: контурные условные знаки - для обозначения лесов, лугов, болот, озер
