Упрощенная HTML-версия

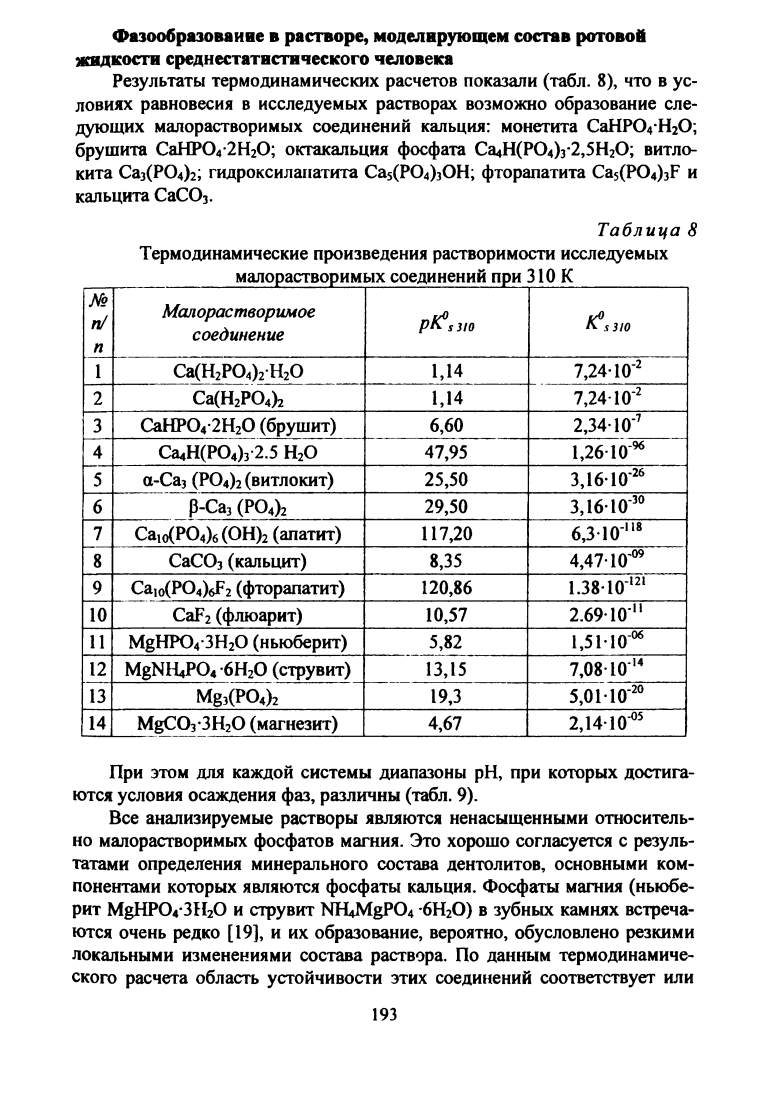

Фазообразоваиие в растворе, моделирующем состав ротовой
жидкости среднестатистического человека
Результаты термодинамических расчетов показали (табл. 8), что в ус
ловиях равновесия в исследуемых растворах возможно образование сле
дующих малорастворимых соединений кальция: монетита СаНР04Н20;
брушита СаНР04*2Н20; октакальция фосфата Са4Н(Р04)з*2,5Н20; витло
кита Са3(Р04)2; гидроксилапатита Са5(Р04)30Н; фторапатита Ca5(P04)3F и
кальцита СаС03.
Таблица 8
Термодинамические произведения растворимости исследуемых
_________ малорастворимых соединений при 310 К___________
№
п/
п
Малорастворимое
соединение
P K ° S 310
K°s
310
1
Са(Н2Р04)2-Н20
1,14
7,24-10'2
2
Са(Н2Р04)2
1,14
7,24-10'2
3 СаНР04-2Н20 (брушит)
6,60
2,34-10'7
4
Са4Н(Р04)з 2.5 Н20
47,95
1,26-1096
5 а-Са3(Р04)2(витлокит)
25,50
3,16-1026
6
р-Сэз (Р04)2
29,50
3,16-10'30
7 Са10(РО4)б(ОН)2(апатит)
117,20
6,3-10"8
8
СаСОз (кальцит)
8,35
4,47-10-09
9 Ca10(PO4)6F2(фторапатит)
120,86
1.38-10121
10
CaF2(флюарит)
10,57
2.69-10“
11 MgHP04-3H20 (ньюберит)
5,82
1,51-Ю'06
12 MgNH4P04-6H20 (струвит)
13,15
7,08-10 м
13
Mg,(P04)2
19,3
5,01-10'20
14 MgC03-3H20 (магнезит)
4,67
2,14- lO-05
При этом для каждой системы диапазоны pH, при которых достига
ются условия осаждения фаз, различны (табл. 9).
Все анализируемые растворы являются ненасыщенными относитель
но малорастворимых фосфатов магния. Это хорошо согласуется с резуль
татами определения минерального состава дентолитов, основными ком
понентами которых являются фосфаты кальция. Фосфаты магния (ньюбе-
рит MgHP04*3H20 и струвит NH4MgP04*6Н20) в зубных камнях встреча
ются очень редко [19], и их образование, вероятно, обусловлено резкими
локальными изменениями состава раствора. По данным термодинамиче
ского расчета область устойчивости этих соединений соответствует или
193
