82
определялась, кортикальный слой кости был представлен гиперэхогенной
линейной структурой, не пропускающей через себя ультразвук. В ангиорежиме
кровоток не определяется (не изменён) в параоссальных мягких тканях. Картина
неизмененной кости в ультразвуковом изображении представлена на рисунке 28.

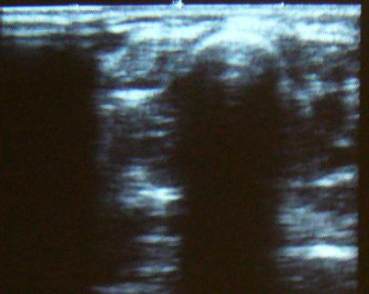

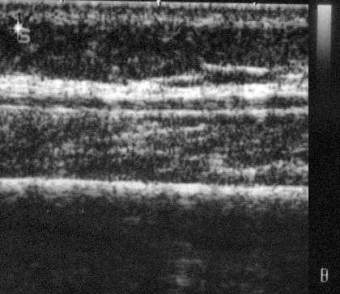

Рис. 28. Продольное (а) и поперечное (б) сканирование бедренной кости
здорового ребенка.
УЗИ зоны остеорепарации проводили в режиме триплексного сканирования
[32, 38]. Методика: двухмерный режим сканирования (В-режим) для оценки
кортикального слоя кости, то есть для визуализации костной раны; УЗ-
ангиография – режимы цветового допплеровского картирования (ЦДК) и
энергетического картирования (ЭК), которые использовали для определения
качественной характеристики кровотока с оценкой направления движения потока
крови в сосудах (к датчику или от датчика). Эти методики позволяют также
визуализировать сосуды в формирующейся остеоидной ткани регенерата.
Использование импульсно-волновой допплеровской методики позволило
определить количественные характеристики локального кровотока в зоне
повреждения в формирующемся регенерате с оценкой спектральных
гемодинамических показателей кровотока (скоростные показатели, индекс
периферического сопротивления [95, 96].
В ходе изучения течения репаративного процесса ультразвуковым методом
использовались два приема. При наличии гипсовой повязки или лонгеты
исследование проводилось через специально созданное акустическое окно,
размеры которого позволяли установить ультразвуковой датчик на «область
интереса» и тем самым обеспечить беспрепятственное прохождение ультразвука.
