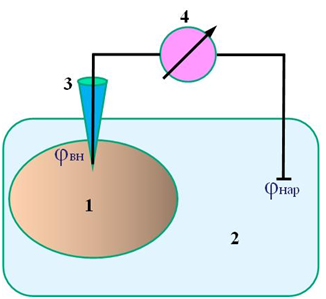

Мембранные биопотенциалы – это

• потенциалы, регистрируемые на внутренней  стороне мембраны
• потенциалы, регистрируемые на поверхности ткани, органа
• потенциалы, регистрируемые между внутренней и внешней стороной мембраны
• потенциалы, регистрируемые на внешней  стороне мембраны

Электрокардиография – это

• регистрация биопотенциалов, возникающих в сердечной мышце при ее возбуждении
• регистрация биоэлектрической активности нервных стволов и мышц
• регистрация биоэлектрической активности головного мозга
• регистрация биопотенциалов сетчатки глаза
• регистрация кожных потенциалов

График потенциала действия в клетке.

График потенциала покоя.

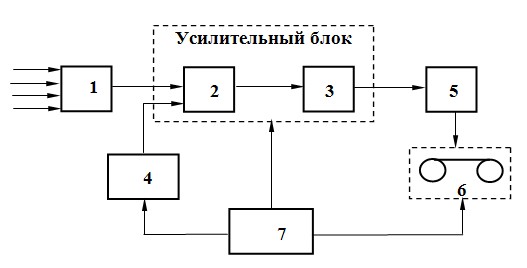

На схеме электрокардиографа цифрой 1 обозначен

• переключатель отведений ПО
• усилитель напряжения УН
• источник калибровочного напряжения ИК
• усилитель мощности УМ
• электромеханический преобразователь ПЭМ
• лентопротяжный механизм ЛПМ
• блок питания БП

На схеме электрокардиографа цифрой 2 обозначен

• переключатель отведений ПО
• усилитель напряжения УН
• источник калибровочного напряжения ИК
• усилитель мощности УМ
• электромеханический преобразователь ПЭМ
• лентопротяжный механизм ЛПМ
• блок питания БП

На схеме электрокардиографа цифрой 3 обозначен

• переключатель отведений ПО
• усилитель напряжения УН
• источник калибровочного напряжения ИК.
• усилитель мощности УМ
• электромеханический преобразователь ПЭМ
• лентопротяжный механизм ЛПМ
• блок питания БП

На схеме электрокардиографа цифрой 4 обозначен

• переключатель отведений ПО
• усилитель напряжения УН
• источник калибровочного напряжения ИК
• усилитель мощности УМ
• электромеханический преобразователь ПЭМ
• лентопротяжный механизм ЛПМ
• блок питания БП

На схеме электрокардиографа цифрой 5 обозначен

• переключатель отведений ПО
• усилитель напряжения УН
• источник калибровочного напряжения ИК
• усилитель мощности УМ
• электромеханический преобразователь ПЭМ
• лентопротяжный механизм ЛПМ
• блок питания БП

На схеме электрокардиографа цифрой 6 обозначен

• переключатель отведений ПО
• усилитель напряжения УН
• источник калибровочного напряжения ИК
• усилитель мощности УМ
• электромеханический преобразователь ПЭМ
• лентопротяжный механизм ЛПМ
• блок питания БП

На схеме электрокардиографа цифрой 7 обозначен

• переключатель отведений ПО
• усилитель напряжения УН
• источник калибровочного напряжения ИК
• усилитель мощности УМ
• электромеханический преобразователь ПЭМ
• лентопротяжный механизм ЛПМ
• блок питания БП

Электромиография – это

• регистрация биопотенциалов, возникающих в сердечной мышце при ее возбуждении
• регистрация биоэлектрической активности нервных стволов и мышц
• регистрация биоэлектрической активности головного мозга
• регистрация биопотенциалов сетчатки глаза
• регистрация кожных потенциалов

Кожно-гальваническая реакция – это

• регистрация биопотенциалов, возникающих в сердечной мышце при ее возбуждении
• регистрация биоэлектрической активности нервных стволов и мышц
• регистрация биоэлектрической активности головного мозга
• регистрация биопотенциалов сетчатки глаза
• регистрация кожных потенциалов

Электроэнцефалография – это

• регистрация биопотенциалов, возникающих в сердечной мышце при ее возбуждении
• регистрация биоэлектрической активности нервных стволов и мышц
• регистрация биоэлектрической активности головного мозга
• регистрация биопотенциалов сетчатки глаза
• регистрация кожных потенциалов

Зубец Р на электрокардиограмме формируется при

• возбуждении синусного узла и предсердий
• возбуждении желудочков
• возбуждении проводящей системы желудочков
• затухании процесса возбуждения желудочков

Комплекс  QRS на электрокардиограмме, формируется при

• возбуждении синусного узла и предсердий
• возбуждении желудочков
• возбуждении проводящей системы желудочков
• затухании процесса возбуждения желудочков

Зубец Т на электрокардиограмме формируется при возбуждении

• возбуждении синусного узла и предсердий
• возбуждении желудочков
• возбуждении проводящей системы желудочков
• затухании процесса возбуждения желудочков

Единица измерения биопотенциалов

• ампер
• вольт
• кулон
• ватт
• ом

Какими буквами латинского алфавита обозначены зубцы электрокардиограммы?

• ABCDE
• PQRST
• KLMN

Электроретинография – это

• регистрация биопотенциалов, возникающих в сердечной мышце при ее возбуждении
• регистрация биоэлектрической активности нервных стволов и мышц
• регистрация биоэлектрической активности головного мозга
• регистрация биопотенциалов сетчатки глаза
• регистрация кожных потенциалов

В основе теории Эйнтховена лежит представление о том, что сердце

• электрический диполь
• токовый диполь
• не является источником электричества

Теория Эйнтховена позволяет определить

• биопотенциалы сердца
• сосудистую систему сердца
• объем и строение сердца
• кровенаполнение сердца

Возбуждение в сердце начинается с

• пучка Гисса
• межжелудочковой перегородки (атриовентрикулярный узел)
• синоатриального узла (венозный узел)
• волокон Пуркинье

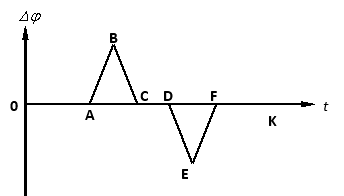

График распространяющегося возбуждения

Биопотенциалы возникают в результате

• разницы общих концентраций положительных и отрицательных ионов внутри и снаружи клетки
• разной проницаемости клеточной мебраны для различных ионов
• изменения условий окружающей среды
• движения и деления клеток

Отведение в физиологии – это

• разность потенциалов, регистрируемая между двумя точками на поверхности тела
• разность потенциалов, регистрируемая между двумя точками внутри тела
• разность потенциалов, регистрируемая между двумя точками на поверхности
  и внутри тела

Униполярные отведения – это

• отведения для определения разности потенциалов между двумя точками
• отведения для снятия потенциала в одной точке
• отведения для снятия потенциала с 3-х и более точек

Биполярные отведения – это

• отведения для определения разности потенциалов между двумя точками
• отведения для снятия потенциала в одной точке
• отведения для снятия потенциала с 3-х и более точек

Внешняя среда мембраны при возбуждении клетки

• имеет такой же электрический потенциал как и внутренняя среда
• имеет больший электрический потенциал по отношению к внутренней среде
• имеет меньший электрический потенциал по отношению к внутренней среде

Внутренняя среда мембраны при возбуждении клетки

• имеет такой же электрический потенциал как и внешняя среда
• имеет больший электрический потенциал по отношению к внешней среде
• имеет меньший электрический потенциал по отношению к внешней среде

Внешняя среда мембраны в невозбужденном состоянии клетки

• имеет такой же электрический потенциал как и внутренняя среда
• имеет больший электрический потенциал по отношению к внутренней среде
• имеет меньший электрический потенциал по отношению к внутренней среде

Внутренняя среда мембраны в невозбужденном состоянии клетки

• имеет такой же электрический потенциал как и внешняя среда
• имеет больший электрический потенциал по отношению к внешней среде
• имеет меньший электрический потенциал по отношению к внешней среде

На каком из рисунков изображена возбужденная клетка?

На каком из рисунков изображена клетка, в состоянии покоя?

Согласно теории Эйнтховена сердце расположено внутри

• равностороннего треугольника
• квадрата
• круга
• ромба

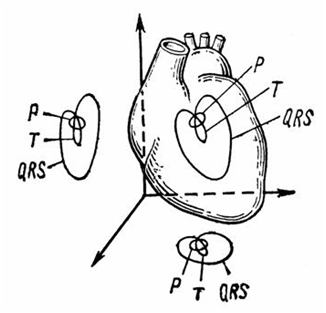

Вектор-кардиография позволяет получить

• пространственную ориентацию вектора дипольного момента сердца
• положение электрической оси сердца
• проекцию дипольного момента сердца на стороны треугольнике Эйнтховена
• биопотенциалы сердца

Укажите правильную последовательность распространения возбуждения в проводящей системе сердца

• пучки Гисса, волокна Пуркинье, венозный синус, атриовентрикулярный узел,
  синоатриальный узел
• синоатриальный узел, атриовентрикулярный узел, пучки Гисса, волокна Пуркинье
• волокна Пуркинье, пучки Гисса, синоатриальный узел, атриовентрикулярный узел
• атриовентрикулярный узел, пучки Гисса, волокна Пуркинье, синоатриальный узел

В физиологии первое отведение - это

• разность потенциалов, регистрируемая между левой рукой  и левой ногой
• разность потенциалов, регистрируемая между левой рукой и правой ногой
• разность потенциалов, регистрируемая между левой рукой и правой рукой
• разность потенциалов, регистрируемая между правой рукой и правой ногой

В физиологии второе отведение - это

• разность потенциалов, регистрируемая между левой рукой  и левой ногой
• разность потенциалов, регистрируемая между левой рукой и правой ногой
• разность потенциалов, регистрируемая между левой рукой и правой рукой
• разность потенциалов, регистрируемая между правой рукой и левой ногой

В физиологии третье отведение - это

• разность потенциалов, регистрируемая между левой рукой  и левой ногой
• разность потенциалов, регистрируемая между левой рукой и правой ногой
• разность потенциалов, регистрируемая между левой рукой и правой рукой
• разность потенциалов, регистрируемая между правой рукой и правой ногой

Кардиограмма - это

• График, по горизонтальной оси которого отложено напряжение, а по вертикальной время
• График, по горизонтальной оси которого отложено время, а по вертикальной мощность
• График, по горизонтальной оси которого отложено время, а по вертикальной напряжение
• График, по горизонтальной оси которого отложено время, а по вертикальной сила тока
• График, по горизонтальной оси которого отложена сила тока, а по вертикальной   время

Дипольный момент сердца

• направлен от верхушки сердца к его основанию.
• направлен от основания сердца к его верхушке.
• не имеет направления.

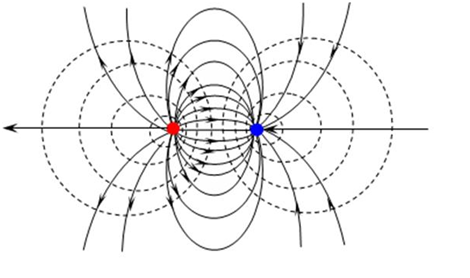

Токовым диполем называется

• электрический диполь, находящийся в диэлектрике или вакууме.
• электрический диполь, находящийся в проводящей среде и состоящий из подпитывающего напряжения и самого диполя.
• электрический диполь, находящийся в диэлектрической среде и состоящий из подпитывающего напряжения и самого диполя.

Единица измерения дипольного момента токового диполя

• вольт (В)
• кулон (Кл)
• ньютон на кулон (Н/Кл)
• кулон-метр (Кл*м)
• ампер-метр (А*м)

Выберите основные характеристики записи кардиограммы

• скорость движения ленты
• чувствительность кардиографа
• частота сердечных сокращений
• длительность сердечного сокращения
• положение электрической оси сердца

Рефрактерность - это

• усиление возбудимости нервной и мышечной тканей
• наличие порогового напряжения для формирования потенциала действия
• снижение возбудимости нервной и мышечной тканей
• деполяризация мембраны при возбуждении

Элементарным источником биопотенциалов является

• живая клетка
• живой орган
• популляция
• окружающая среда

Числовая характеристика токового диполя - это

• сила тока
• дипольный момент
• магнитный момент
• электрическая ось

Установить соответствие.

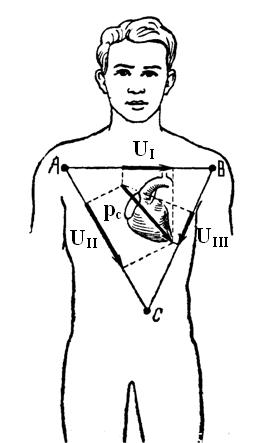

На рисунке показан треугольник Эйнтховена. Укажите расположение вершин треугольника.

Установить соответствие.

На рисунке показан треугольник Эйнтховена. Выберите места наложения электродов.

На рисунке показан треугольник Эйнтховена. В каком стандартном отведении в норме самая большая высота зубцов кардиограммы?
(Высота зубцов определяется по размеру проекции вектора дипольного момента сердца на сторону треугольника.)

•  В первом отведении.
• Во втором отведении.
• В третьем отведении.

На рисунке показан треугольник Эйнтховена. В каком стандартном отведении в норме самая маленькая высота зубцов кардиограммы?
(Высота зубцов определяется по размеру проекции вектора дипольного момента сердца на сторону треугольника.)




• В первом отведении.
• Во втором отведении.
• В третьем отведении.

Установить соответствие.

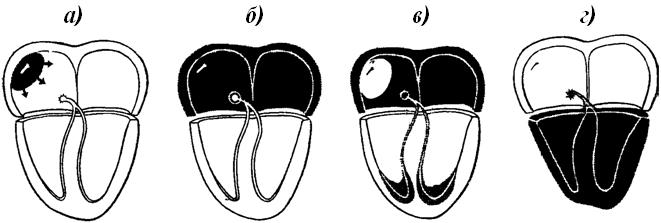

На рисунке схематично показана последовательность охвата возбуждением отделов сердца. Выберите подписи к рисунку.

Установить соответствие.

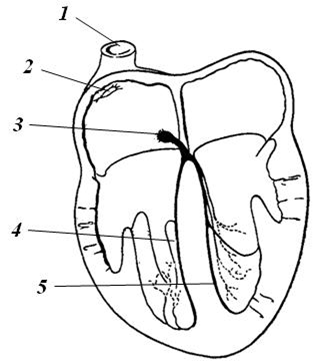

На рисунке изображена проводящая система сердца. Сделайте подписи к рисунку.




Установить соответствие.

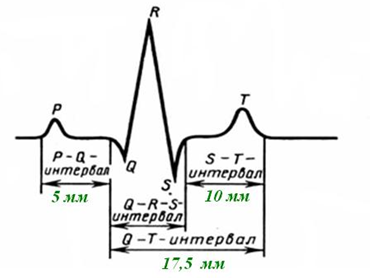

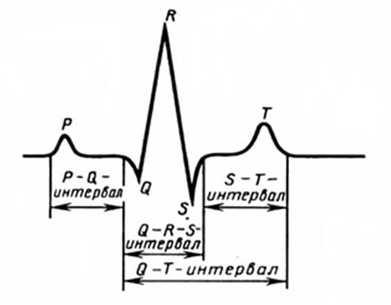

На рисунке показана ЭКГ за цикл работы сердца. Определите для интервалов кардиограммы соотвествующую область возбуждения сердца.

Характеристиками ЭКГ являются:

• форма зубцов
• высота (амплитуда) зубцов
• направление (полярность) зубцов
•  последовательность зубцов
• длительность интервалов
• чувствительность электрокардиографа
• скорость движения ленты
• толщина линий кардиограммы

Установить соответствие.

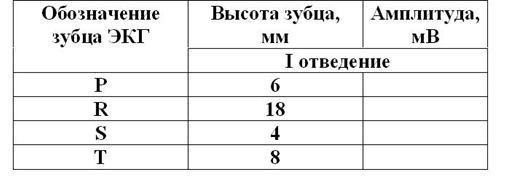

Вычислите разность потенциалов, соответствующую каждому зубцу, по формуле U = h/S, где h – высота зубцов в мм, S – чувствительность электрокардиографа в мм/мВ. S = 10 мм/мВ.

Установить соответствие.

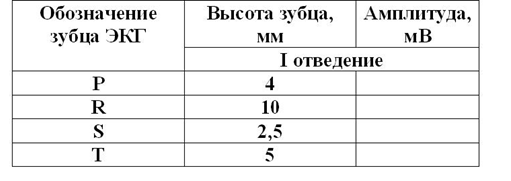

Вычислите разность потенциалов, соответствующую каждому зубцу, по формуле U = h/S, где h – высота зубцов в мм, S – чувствительность электрокардиографав мм/мВ. S = 20 мм/мВ.

Вычислите длительность P - Q - интервала (в секундах) кардиограммы по формуле t = x/V, где x – ширина интервала в мм, V – скорость движения ленты в мм/с, если V = 25 мм/c.

• 0,2

Вычислите длительность Q - Т - интервала (в секундах) кардиограммы по формуле t = x/V, где x – ширина интервала в мм, V – скорость движения ленты в мм/с, если V = 25 мм/c.

• 0,7

Вычислите длительность S - Т - интервала  (в секундах) кардиограммы по формуле t = x/V, где x – ширина интервала в мм, V – скорость движения ленты в мм/с, если V = 25 мм/c.

• 0.4

Вычислите длительность Q - R - S  - интервала  (в секундах) кардиограммы по формуле t = x/V, где x – ширина интервала в мм, V – скорость движения ленты в мм/с, если V = 25 мм/c.

• 0.3

Вычислите длительность P - Т - интервала (в секундах) кардиограммы по формуле t = x/V, где x – ширина интервала в мм, V – скорость движения ленты в мм/с, если V = 25 мм/c.

• 0.9

Вычислите период сокращения сердца  (в секундах) по формуле t = x/V, где x – ширина интервала в мм, V – скорость движения ленты в мм/с, если ширина R - R - интервала 20 мм, V = 25 мм/c.

• 0,8

Вычислите период сокращения сердца  (в секундах) по формуле t = x/V, где x – ширина интервала в мм, V – скорость движения ленты в мм/с, если ширина R - R - интервала 25 мм, V = 25 мм/c.

• 1

Вычислите период сокращения сердца  (в секундах) по формуле t = x/V, где x – ширина интервала в мм, V – скорость движения ленты в мм/с, если ширина R - R - интервала 22,5 мм, V = 25 мм/c.

• 0,9

Определите частоту сердечных сокращений в уд/мин, если период одного сокращения 0,8 с.

• 75

Определите частоту сердечных сокращений в уд/мин, если период одного сокращения 1 с.

• 60

Определите частоту сердечных сокращений в уд/мин, если период одного сокращения 0,6 с.

• 100

Ширина интервала R - R на кардиограмме 30 мм, скорость движения ленты 25 мм/с. Определите длительность интервала R - R в секундах.

• 1,2

Ширина интервала R - R на кардиограмме 15 мм, скорость движения ленты 25 мм/с. Определите длительность интервала R - R в секундах.

• 0,6

Определите по формуле V=h/S амплитуду зубца  R в мВ, где h - высота зубца на кардиограмме в мм, S - чувствительность кардиографа, если h = 20 мм, S = 20 мм/мВ.

• 1

Определите по формуле V=h/S амплитуду зубца  R в мВ, где h - высота зубца на кардиограмме в мм, S - чувствительность кардиографа, если h = 24 мм, S = 20 мм/мВ.

• 1,2

Определите по формуле V=h/S амплитуду зубца  R в мВ, где h - высота зубца на кардиограмме в мм, S - чувствительность кардиографа, если h = 10 мм, S = 10 мм/мВ.

• 1

Определите по формуле V=h/S амплитуду зубца  R в мВ, где h - высота зубца на кардиограмме в мм, S - чувствительность кардиографа, если h = 16 мм, S = 10 мм/мВ.

• 1,6

Как изменится амплитуда зубцов в мм на кардиограмме, если изменить чувствительность кардиографа с 10 мм/мВ до 20 мм/мВ?

• Увеличится в 2 раза.
• Уменьшится в 2 раза.
• Не изменится, т.к. пациент и положение электродов не изменились.
• Увеличится в 4 раза.
• Уменьшится в 4 раза.

Как изменится амплитуда зубцов в мм на кардиограмме, если изменить чувствительность кардиографа с 10 мм/мВ до 5 мм/мВ?

• Увеличится в 2 раза.
• Уменьшится в 2 раза.
• Не изменится, т.к. пациент и положение электродов не изменились.
• Увеличится в 4 раза.
• Уменьшится в 4 раза.

Как изменится амплитуда зубцов в мм на кардиограмме, если изменить чувствительность кардиографа с 5 мм/мВ до 20 мм/мВ?

• Увеличится в 2 раза.
• Уменьшится в 2 раза.
• Не изменится, т.к. пациент и положение электродов не изменились.
• Увеличится в 4 раза.
• Уменьшится в 4 раза.

Как изменится амплитуда зубцов в мм на кардиограмме, если изменить чувствительность кардиографа с 20 мм/мВ до 5 мм/мВ?

• Увеличится в 2 раза.
• Уменьшится в 2 раза.
• Уменьшится в 4 раза.
• Увеличится в 4 раза.
• Не изменится, т.к. пациент и положение электродов не изменились.

Как изменится ширина интервалов в мм на кардиограмме, если изменить скорость ленты с 25 мм/с до 50 мм/с?

• Увеличится в 2 раза.
• Уменьшится в 2 раза.
• Уменьшится в 4 раза.
• Увеличится в 4 раза.
• Не изменится, т.к. частота сердечных сокращений пациента за время измерения существенно не меняется.

Как изменится ширина интервалов в мм на кардиограмме, если изменить скорость ленты с 50 мм/с до 25 мм/с?

• Увеличится в 2 раза.
• Уменьшится в 2 раза.
• Уменьшится в 4 раза.
• Увеличится в 4 раза.
• Не изменится, т.к. частота сердечных сокращений пациента за время измерения существенно не меняется.

Как изменится амплитуда зубцов в мВ на кардиограмме, если изменить чувствительность кардиографа с 10 мм/мВ до 20 мм/мВ?

• Увеличится в 2 раза.
• Уменьшится в 2 раза.
• Уменьшится в 4 раза.
• Увеличится в 4 раза.
• Не изменится, т.к. пациент и положение электродов не изменились.

Как изменится амплитуда зубцов в мВ на кардиограмме, если изменить чувствительность кардиографа с 20 мм/мВ до 5 мм/мВ?

• Увеличится в 2 раза.
• Уменьшится в 2 раза.
• Уменьшится в 4 раза.
• Увеличится в 4 раза.
• Не изменится, т.к. пациент и положение электродов не изменились.

Как изменится длительность интервалов в секундах на кардиограмме, если изменить скорость ленты с 50 мм/с до 25 мм/с?

• Увеличится в 2 раза.
• Уменьшится в 2 раза.
• Уменьшится в 4 раза.
• Увеличится в 4 раза.
• Не изменится, т.к. частота сердечных сокращений пациента за время измерения существенно не меняется.

Как изменится длительность интервалов в секундах на кардиограмме, если изменить скорость ленты с 25 мм/с до 50 мм/с?

• Увеличится в 2 раза.
• Уменьшится в 2 раза.
• Уменьшится в 4 раза.
• Увеличится в 4 раза.
• Не изменится, т.к. частота сердечных сокращений пациента за время измерения существенно не меняется.

Установить соответствие.

Сердце можно представить как электрический (1), состоящий из электрических источников - (2), находящихся в объемном (3), имеющего форму человеческого (4).

На рисунке показана ВЭКГ.
Точку приложения (начало) вектора дипольного момента сердца можно считать постоянной – это ...

•  синоатриальный узел (синусный узел)
•  верхняя полая вена
• атриовентрикулярный узел
•  пучок Гиса
•  волокна Пуркинье

На рисунке показана ВЭКГ.
Конец вектора дипольного момента сердца за цикл работы

•  сохраняет свое положение в пространстве
• описывает сложную пространственную кривую в виде трех петель
• описывает сложную пространственную кривую в виде одной петли
•  описывает сложную пространственную кривую в виде двух петель

Прибор, производящий запись линейной ЭКГ, называется

•  электрокардиографом
• осциллографом
•  генератором звуковых колебаний
• мультиметром

Какую величину регистрирует электрокардиограф?

•  Напряжение.
• Силу тока.
• Сопротивление.
• Давление.
• Скорость пульсовой волны.

Как называют дипольный электрический генератор?

•  Электрический диполь.
• Токовый диполь.
• Источник биопотенциалов.
•  Точечный заряд

Установить соответствие.

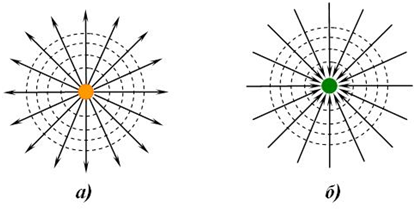

На рисунке изображены плоские сечения электрических полей двух зарядов. Сделайте подписи к рисунку.

Установить соответствие.

На рисунке изображены плоские сечения (1) полей двух (2) зарядов. Сплошными линиями изображены (3), пунктиром – (4).

Установить соответствие.

На рисунке изображены плоские сечения электрических полей двух зарядов. Сделайте подписи к рисунку.

Установить соответствие.

На рисунке изображены плоские сечения электрических полей двух зарядов. Сделайте подписи к рисунку.

Установить соответствие.

На рисунке показана схема измерения биопотенциала клетки (мембранного потенциала). Сделайте подписи к рисунку.

Установить соответствие.

Мембранный потенциал – это (1) электрических потенциалов между внутренней (2) и наружной (3) поверхностями мембраны.

В лабораторной работе используется

• Одноканальный кардиограф.
• Многоканальный кардиограф.
• Вектор-кардиограф.
• Осциллограф.

Установить соответствие.

Для снятия электрокардиограммы провода отведений соединяются с электродами в следующем порядке:

Установить соответствие.

Схематичный график разности потенциалов между двумя электродами, находящимися на поверхности органа или ткани при распространении возбуждения.
Подберите для каждого участка графика положение области возбуждения.

	ABC
	CD
	DEF
	OA
	FK

Тангенс угла между вектором дипольного момента сердца и ... определяется по формуле
.

• I отведением
• II отведением
•  III отведением

Тангенс угла между вектором дипольного момента сердца и первым отведением определяется по формуле  .
 - это

• высота  зубца R на ЭКГ в отведениях II и III.
• высота  зубца Р на ЭКГ в отведениях II и III.
• высота  зубца S на ЭКГ в отведениях II и III.
• высота  зубца T на ЭКГ в отведениях II и III.
• длительность сокращения  в отведениях II и III

Установить верную последовательность.

Запись электрокардиограммы:

Положение электрической оси сердца определеяется по максимальному значению  ...  на ЭКГ.

•  зубца R
•  зубца Р
• зубца S
• зубца T
• частоты сердечных сокращений
• длительности сокращений

Профили тестирования

Профиль 1
